Beschreibung

Standort: Deutschland, Baden-Württemberg Südwest

Zustand: Gebraucht

Hersteller: HWACHEON

Modell: Hi-TECH 230BL YSMC

Baujahr: 2020

Betriebsstunden: 38709

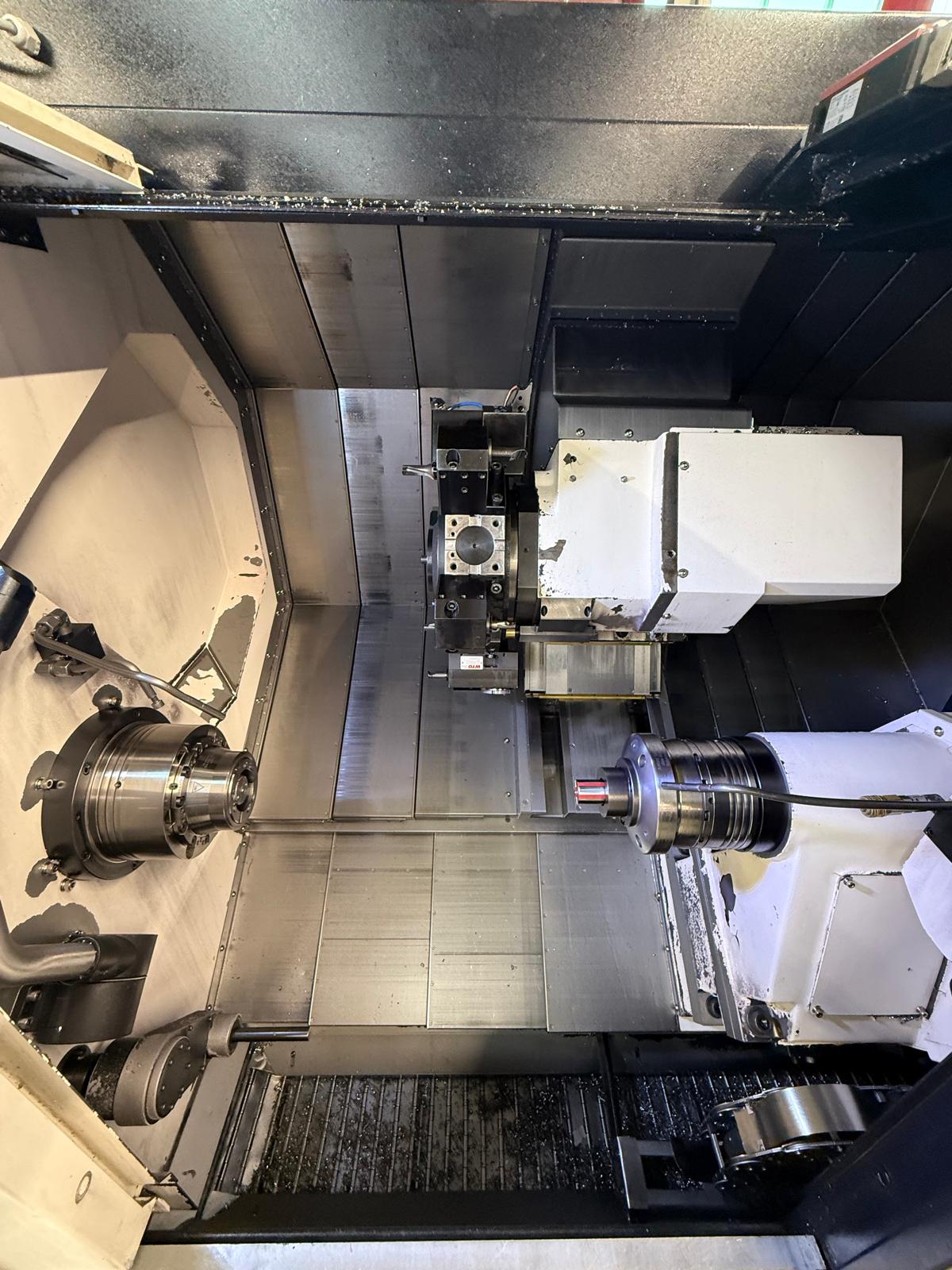

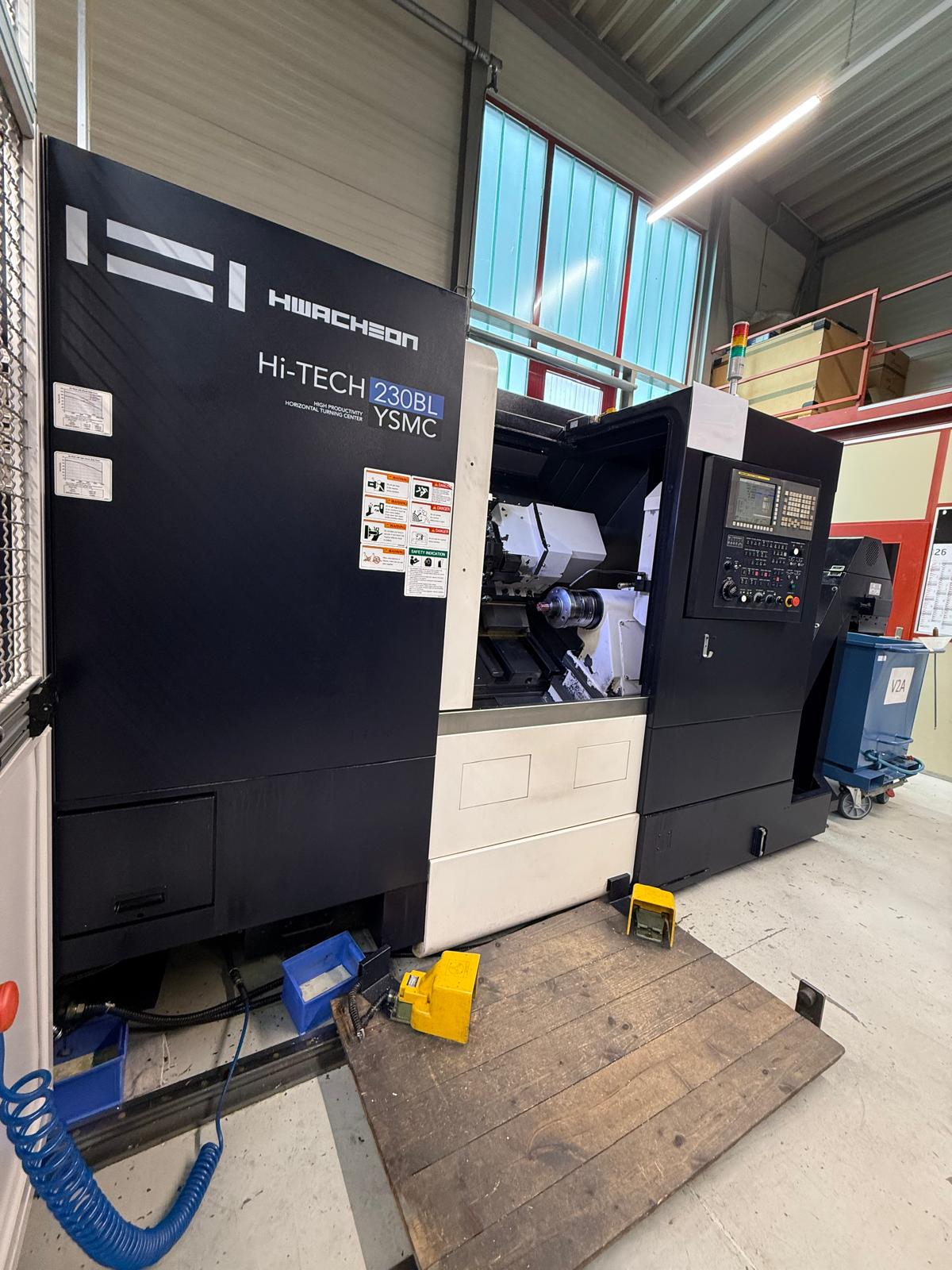

Zum Verkauf steht ein leistungsstarkes und vielseitig einsetzbares HWACHEON CNC-Dreh-/Fräszentrum Hi-TECH 230BL YSMC, Baujahr 01/2020.

TECHNISCHE DATEN
CNC-Steuerung: FANUC 0i-TF
Manual Guide i
Umlaufdurchmesser über Bett: ca. Ø 750 mm
Umlaufdurchmesser über Schlitten: ca. Ø 540 mm
Max. Drehdurchmesser: ca. Ø 400 mm
Standard-Drehdurchmesser: ca. Ø 277 mm
Max. Drehlänge: ca. 560 mm
Y-Achsen-Verfahrweg: 120 mm / ±60 mm

Hauptspindel
C-Achse
Futtergröße: 10″
Spindelnase: ASA A2-8
Max. Spindeldrehzahl: 3.500 U/min
Spindelbohrung: Ø 91 mm
Max. Stangendurchlass: Ø 81 mm
Spindelmotor: 18,5 / 15 kW

Gegenspindel
C-Achse
Futtergröße: 6″
Spindelnase: ASA A2-5
Max. Drehzahl: 5.000 U/min
Spindelbohrung: Ø 62 mm
Max. Stangendurchlass: Ø 51 mm
Antriebsleistung: 7,5 / 5,5 kW

Werkzeugrevolver
Revolver: BMT65
Werkzeugstationen: 12
Indexierbare Positionen: 24
Antriebsleistung: 5,5 / 3,7 kW
Max. Drehzahl: 5.000 U/min
Max. Bohrdurchmesser: Ø 20 mm
Max. Gewindegröße: M16

Absauganlage AR Filtratione
Werkzeughalter Paket
Späneförderer
Zubehör
Handbücher
Roboter mit Be- und Entladesystem
Lademagazin FMB SL 80S / 1200 Bj. 2012

Die Maschine kann nach Terminvereinbarung besichtigt werden.
Aenderungen und Irrtuemer in den technischen Daten und Angaben sowie Zwischenverkauf vorbehalten!

A high-performance and versatile HWACHEON CNC turning/milling centre, model Hi-TECH 230BL YSMC, manufactured in January 2020, is for sale.

TECHNICAL SPECIFICATIONS
CNC control: FANUC 0i-TF
Manual Guide i
Maximum swing over bed: approx. Ø 750 mm
Maximum swing over slide: approx. Ø 540 mm
Max. turning diameter: approx. Ø 400 mm
Standard turning diameter: approx. Ø 277 mm
Max. turning length: approx. 560 mm
Y-axis travel: 120 mm / ±60 mm

Main spindle
C-axis
Chuck size: 10″
Spindle nose: ASA A2-8
Max. spindle speed: 3,500 rpm
Spindle bore: Ø 91 mm
Max. bar capacity: Ø 81 mm
Spindle motor: 18.5 / 15 kW

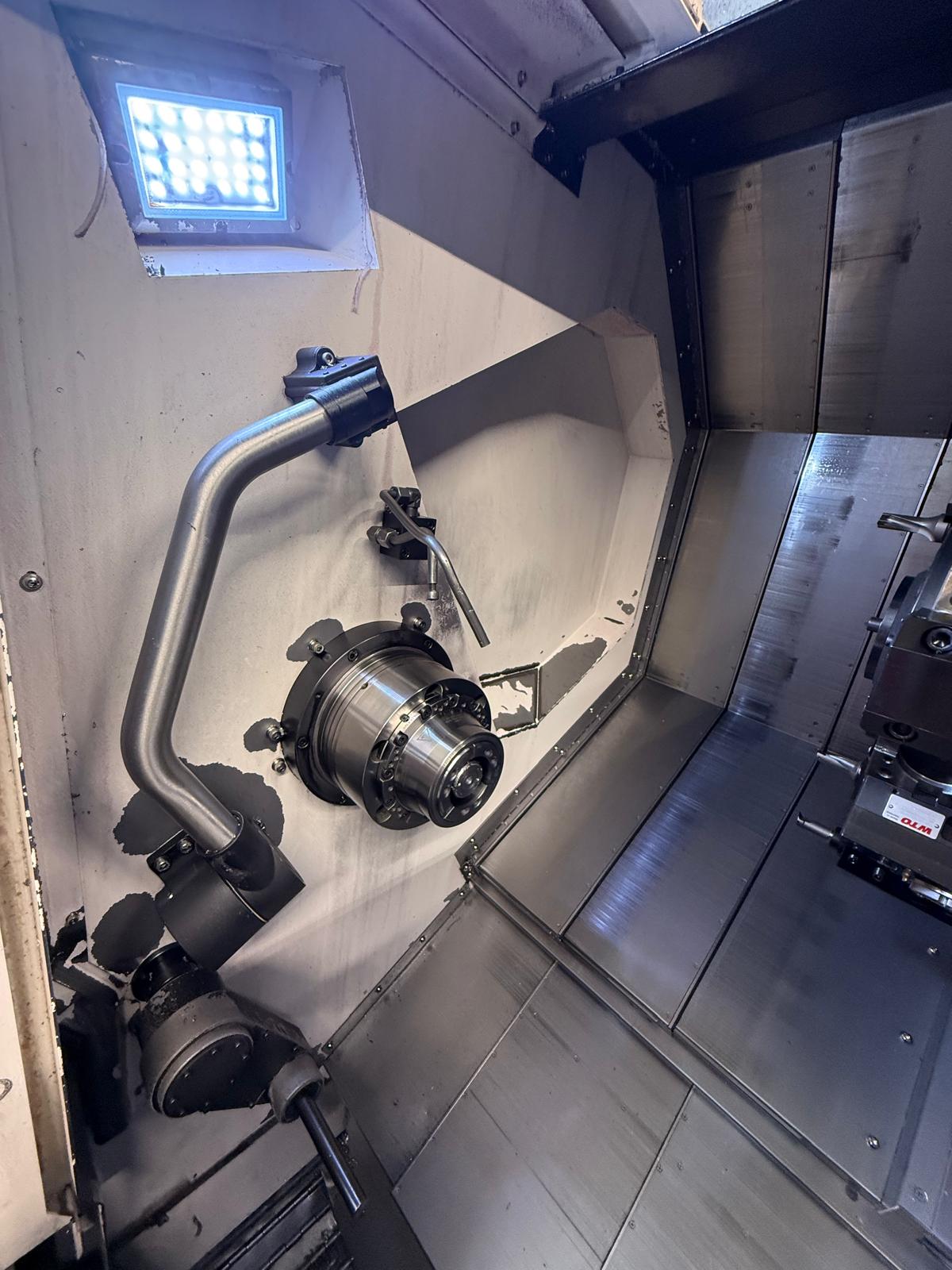

Counter-spindle
C-axis
Chuck size: 6″
Spindle nose: ASA A2-5
Max. speed: 5,000 rpm
Spindle bore: Ø 62 mm
Max. bar capacity: Ø 51 mm
Drive power: 7.5 / 5.5 kW

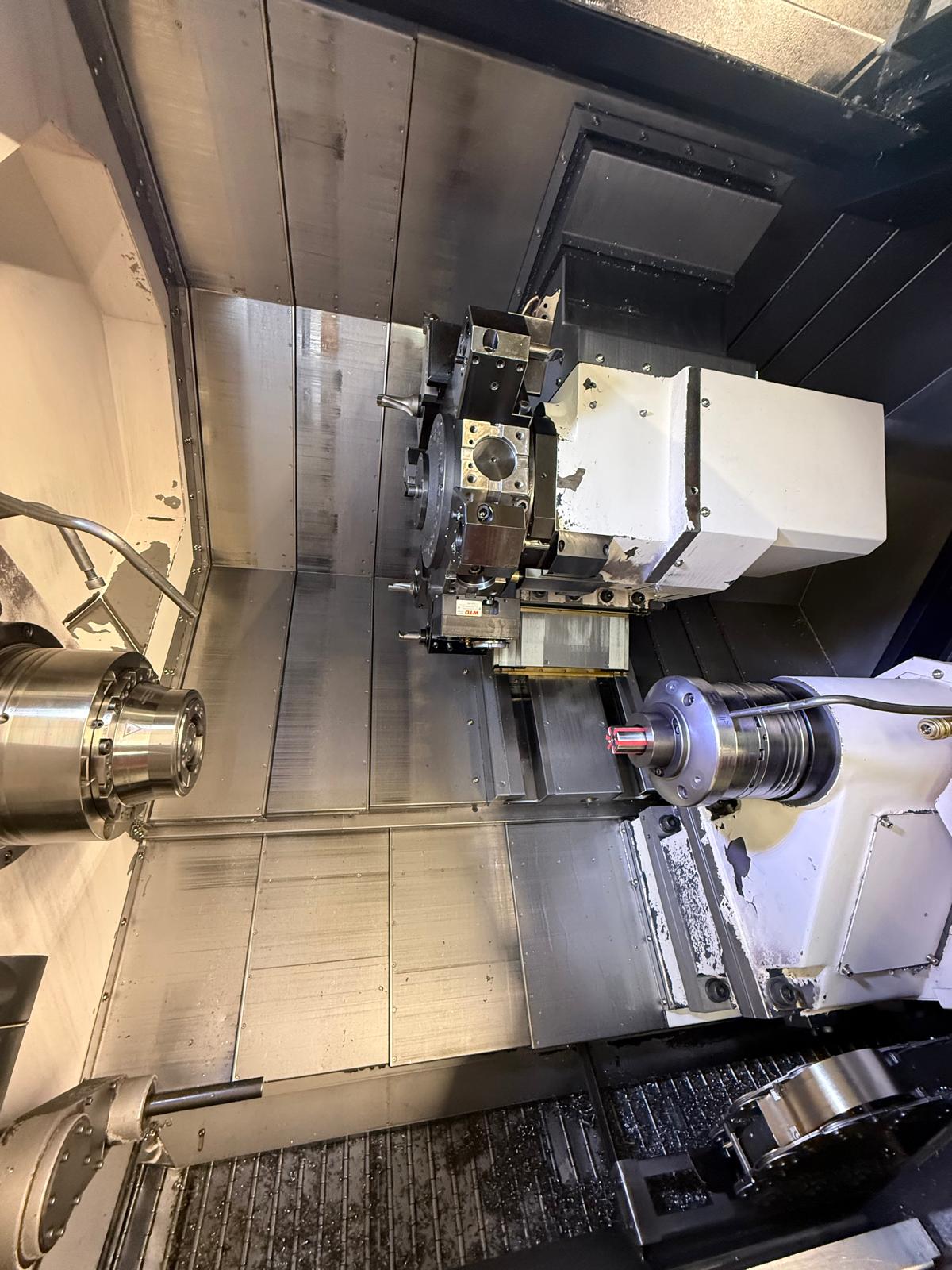

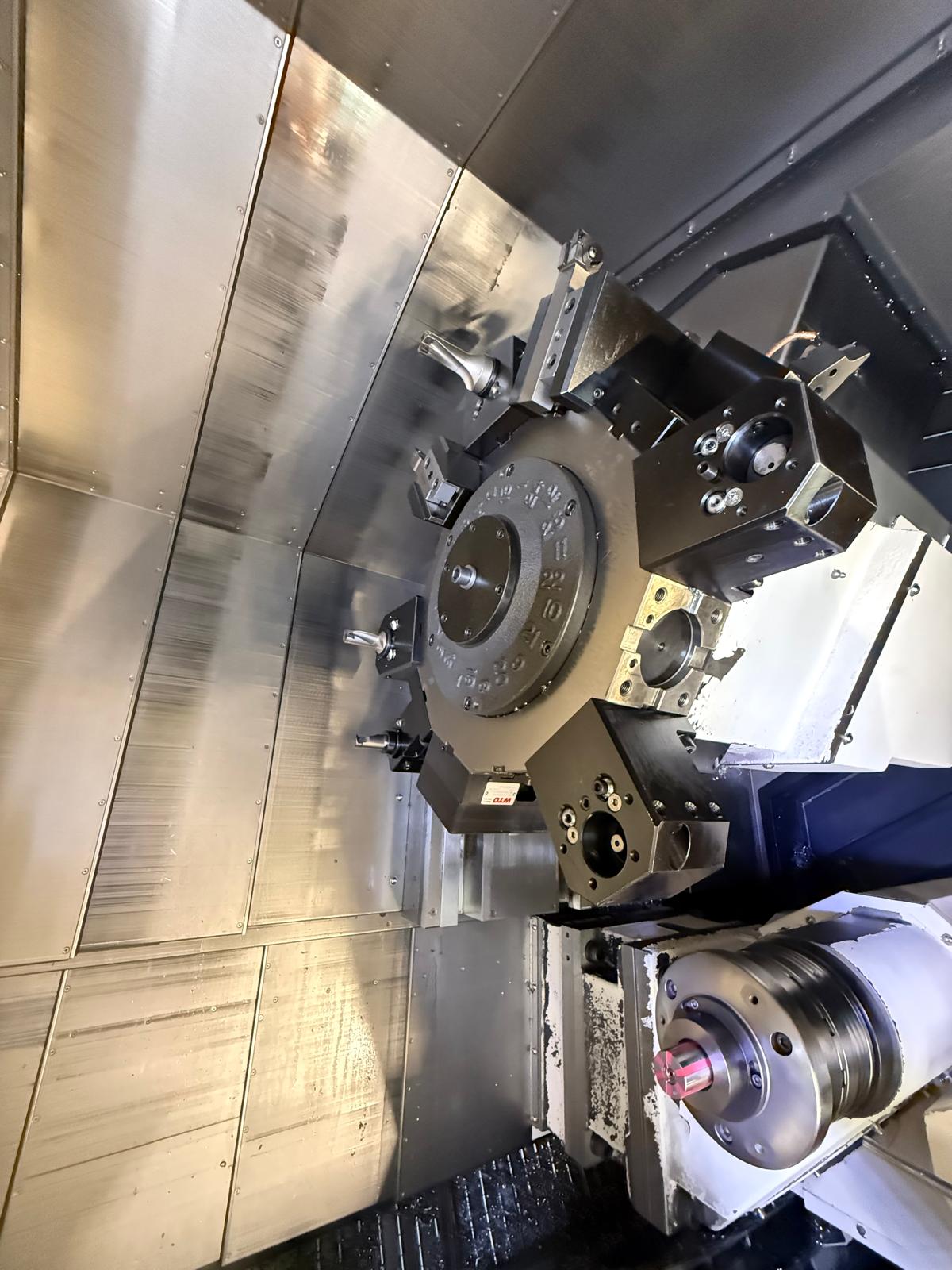

Tool turret
Turret: BMT65
Tool stations: 12
Indexable positions: 24
Drive power: 5.5 / 3.7 kW
Max. speed: 5,000 rpm
Max. drilling diameter: Ø 20 mm
Max. thread size: M16

AR Filtratione extraction system
Tool holder package
Chip conveyor
Accessories
Manuals

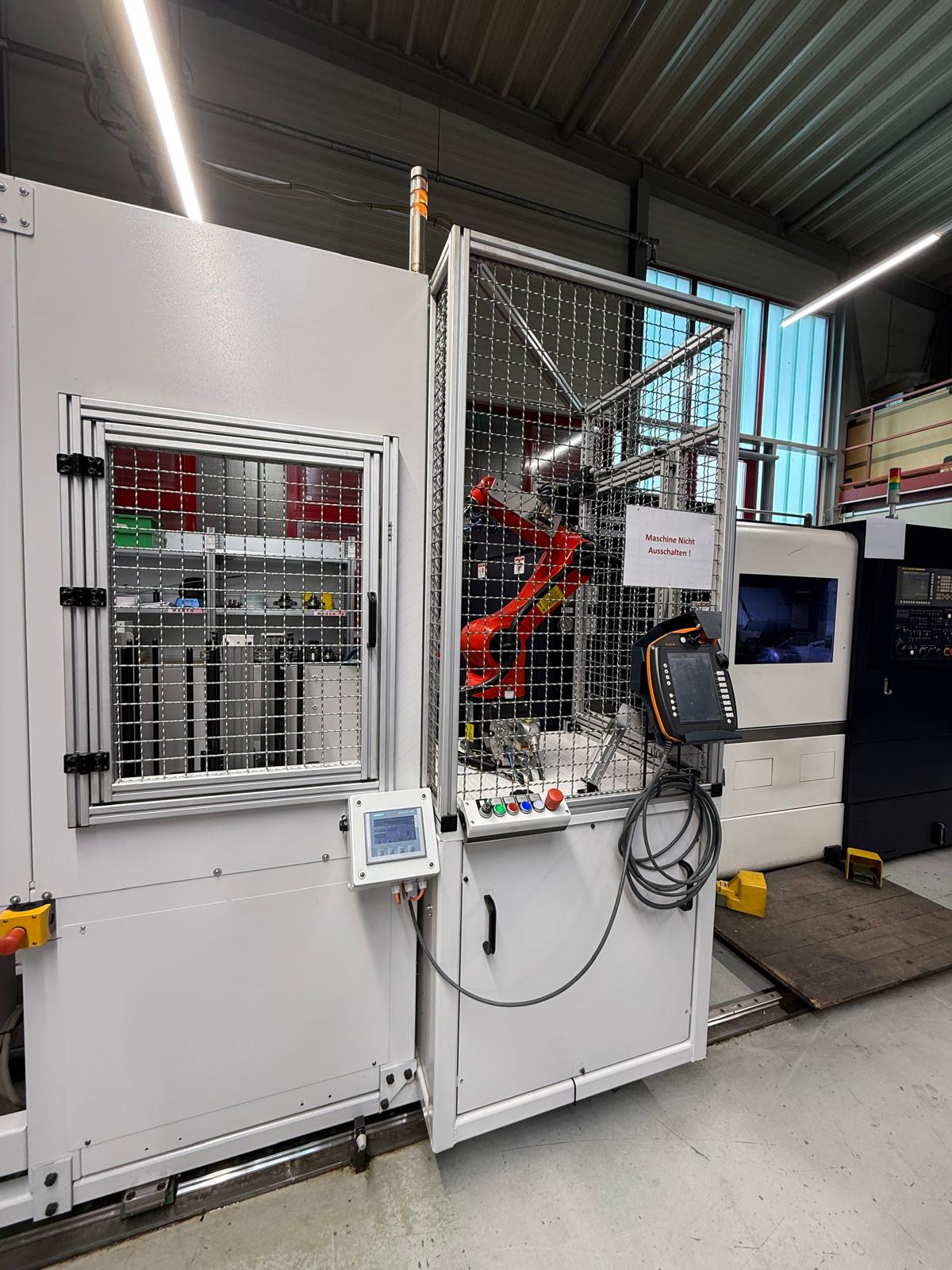

Robot with loading and unloading system

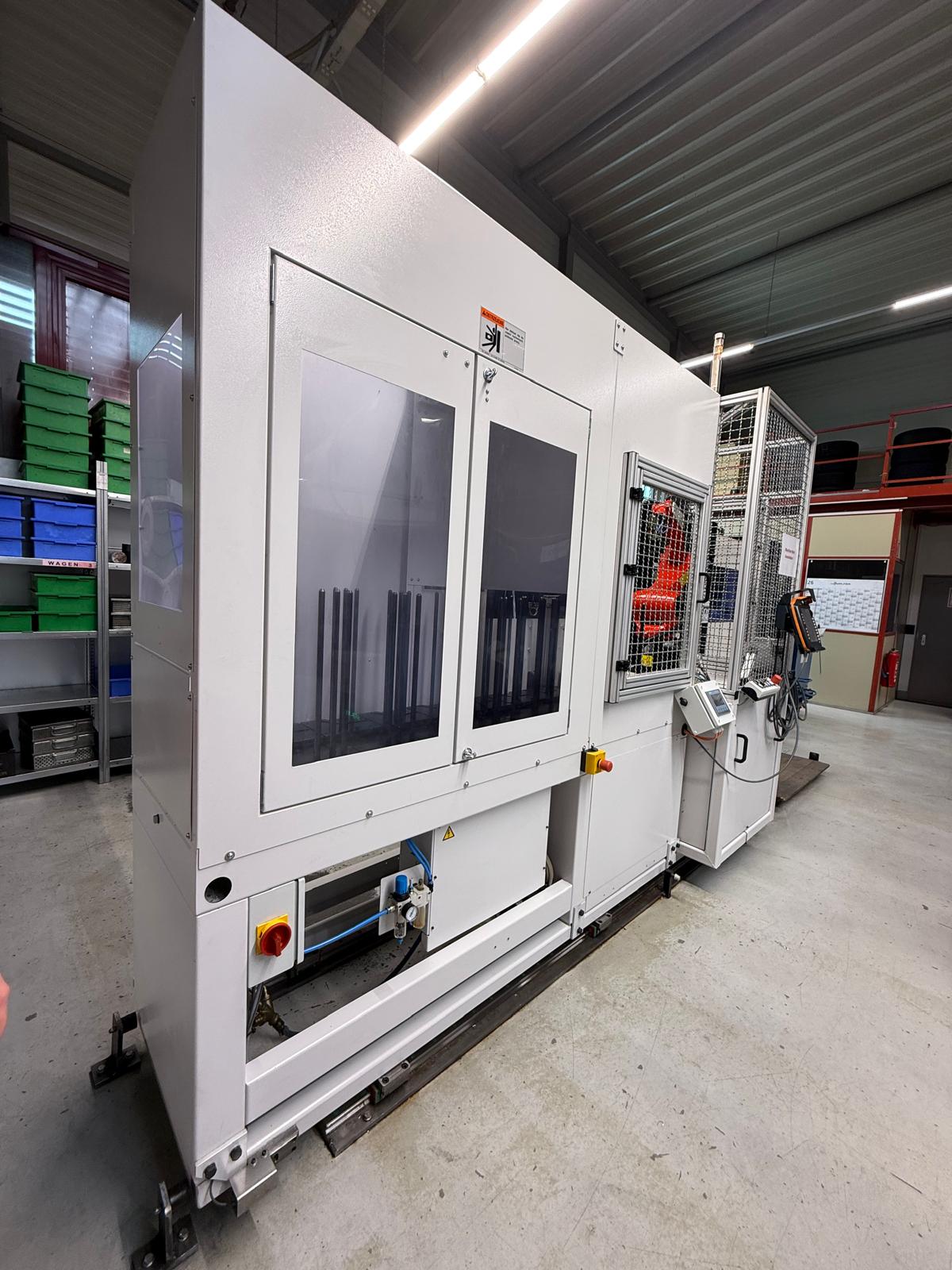

FMB SL 80S / 1200 loading magazine, year of manufacture 2012

The machine can be viewed by appointment.
We reserve the right to make changes and corrections to the technical data and specifications, and to sell the item in the meantime!
