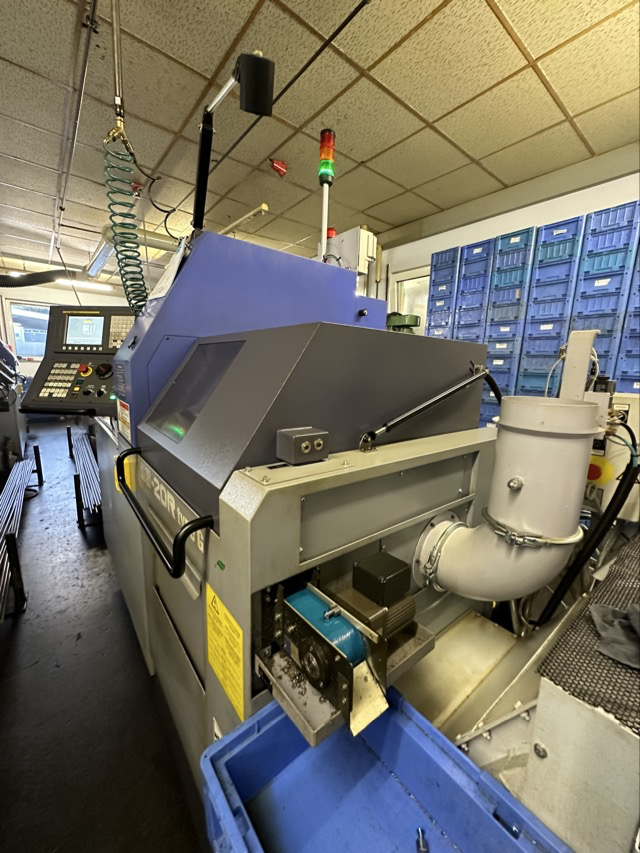

gebr. Star SB-20R_G_Bj.2020_12_IntNr231023

Beschreibung

Standort: Deutschland, Baden-Württemberg Südwest

Zustand: Gebraucht

Hersteller: STAR Micronics

Modell: SB-20R_G

Baujahr: 2020

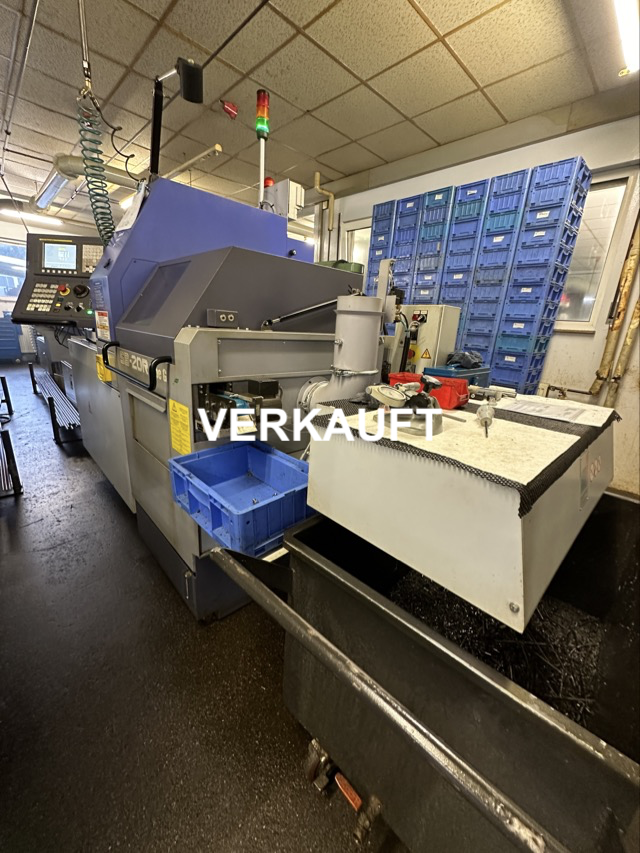

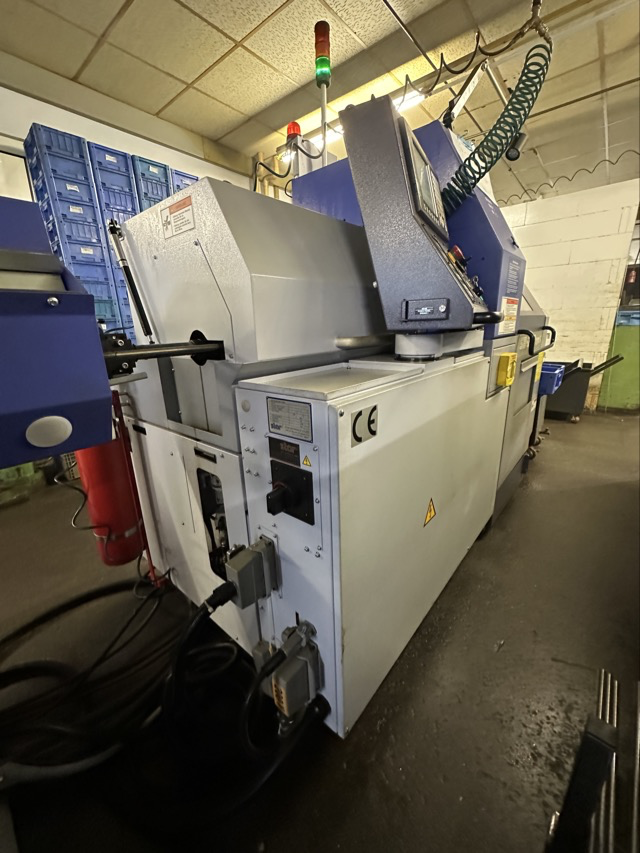

Gebr. Star SB20R _G
Bj. 2020/12
Betriebsstunden 17265
IntNr231023

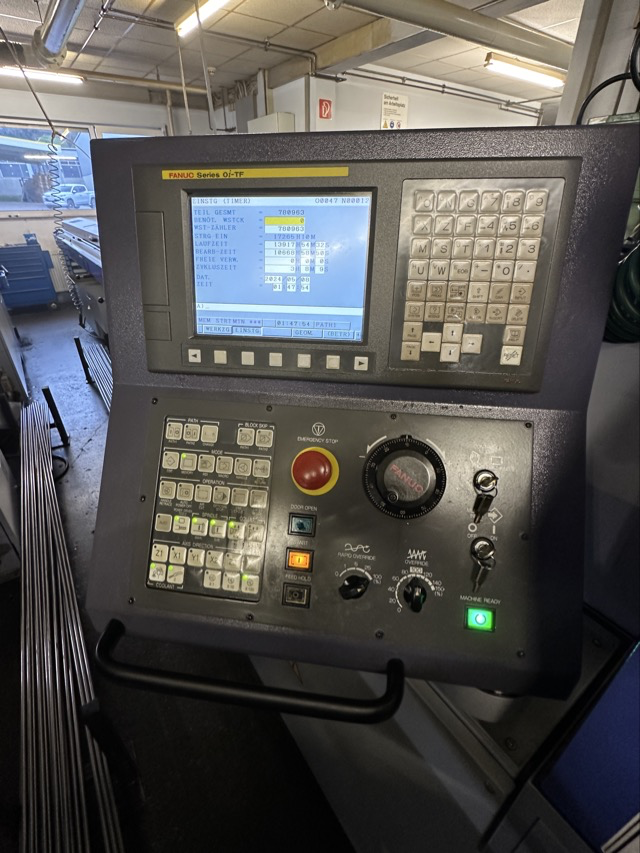

CNC-Steuerung FANUC 0i-TD mit 7 Achsen
C-Achse auf Hauptspindel und Gegenspindel
Vom Lang- zum Kurzdreher umrüstbar
Haupt- und Gegenspindelspannzangentyp E145
Synchron angetriebene Führungsbuchseneinheit
Führungsbuchsentyp T223

Standardausrüstung Werkzeughalter
Linearschlitten
6-fach Werkzeughalter Schaft 12x12mm
2 Querbohrapparate ER11
2 Querbohrapparate ER16 (331-50)
Bohreinrichtung für front-/ rückseitige Stirnseitenbearbeitung, mit 4 Bohrpinolen
2x ER16 einfach (301-24), 2x ER16 doppelt (421-22)
Bei Nichtverwendung der 4-fach Bohreinheit können 5 Querbohreinheiten verwendet werden
Antriebseinrichtung für Werkzeuge zur Hauptseitenbearbeitung
Gegenspindel zur Rückseitenbearbeitung
Rückseitenbearbeitung mit 4 Bearbeitungsstationen ER16 (541-21)
Antriebseinrichtung für Werkzeuge zur Rückseitenbearbeitung auf 4 Stationen
Mechanische Werkstückauswurfeinrichtung
Teileauswurfkontrolle
Ausblaseinrichtung für Gegenspindel
Werkstückabnehmer
Werkstückförderer zum Ausbringen der Werkstücke
Separater Kühlmittelbehälter mit Niveau- und Durchflussüberwachung
Automatische Zentralschmierung mit Niveauüberwachung
Werkzeugkiste mit Spezialwerkzeug
Kartenschacht PCMCIA
Schnittstelle USB
Schnittstelle RJ-45-LAN
Schnittstelle RS 232 C

Steuerungsfunktionen im Standardlieferumfang:
1 MB Programmspeicher
64 Werkzeugverschleißkorrekturen je Kanal
Werkstückzähler
Netzwerkanbindung
Bearbeitung im Hintergrund
Automatische Abschaltfunktion der Stromversorgung
Programmablauf über Handrad steuerbar
High Speed Skip Funktion zur Verwendung von Messtastern
Spindeldrehzahlüberwachung (G25 – G26)
Gewindestrehlen mit Variabler Steigung (G34)
Schneidenradienkompensation (G40 – G42)
Makro Programmierung (G65 – G67)
Mehrfachwiederholzyklen (G70 – G76)
Bohrzyklen (G80 – G89)
Konstante Schnittgeschwindigkeit für Hauptspindel und Gegenspindel (G96 – G97)
Zylindrische Interpolation (G107)
Polarkoordinaten Interpolation (G112 – G113)
Mehrkantdrehen (G250 – G251)
Starres Gewindebohren (M29)
Z1 – Z2 Synchronsteuerung (M40 – M41)
C1 – C2 Synchronsteuerung (M54 – M55)
Synchrone Rotations-/ Phasensteuerung der Haupt- und Gegenspindel (M82 – M83)
Signalleuchte LED dreifarbig (rot/gelb/grün)
Kühlmittelpumpe mit erhöhter Förderleistung (2,2 bar, ca. 50-
75 l/min)
Kühlmitteleinsatz der Maschine: Öl
HFT (High-Frequency-Turning) gehören Späneprobleme der Vergangenheit an
CE Konformitätserklärung
Betriebs- und Wartungshandbuch
Betriebswerkzeuge

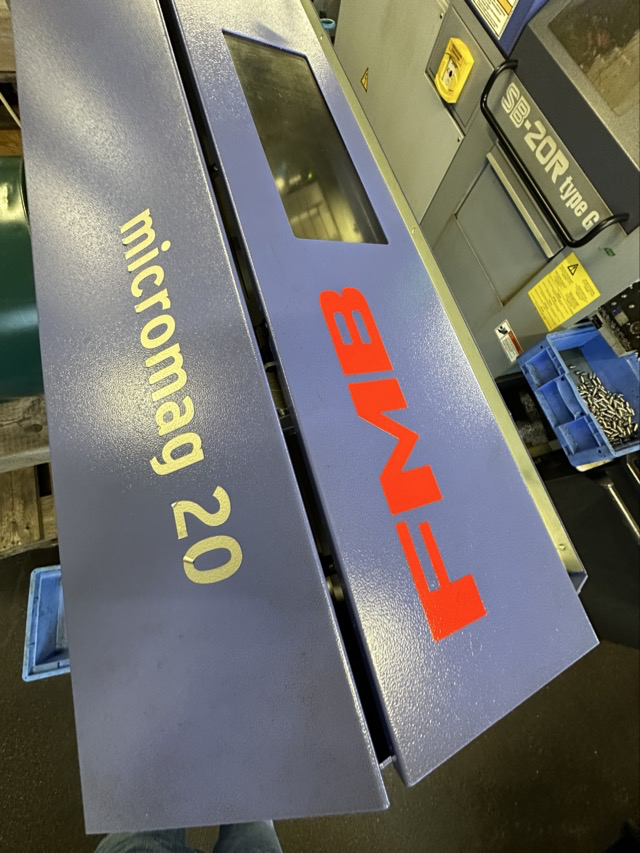

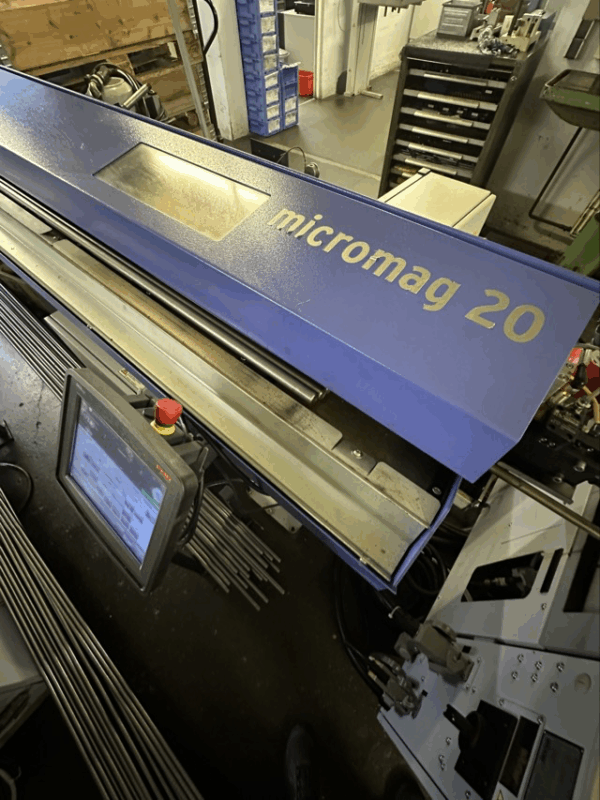

Lademagazin FMB micromag 20 / 3200 „A“
Seriennr.: 31-320684 R1845925
Automatisches Stangenlademagazin zum Verarbeiten von
Stangendurchmesser 0,8 – 20mm, Anbauvariante „A“

Scharnierbandförderer MAYFRAN Typ MT 10, Farbe:

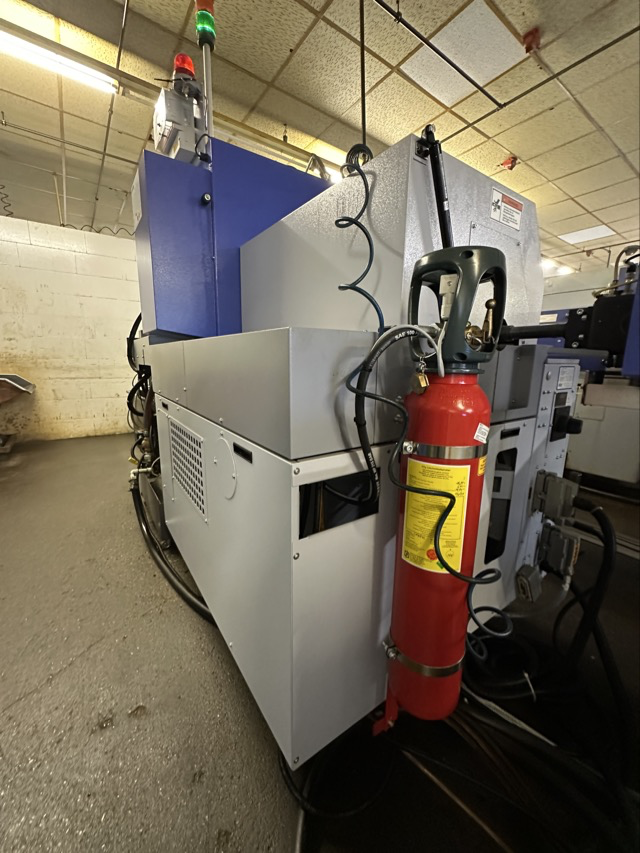

Kleinlöschanlage Kraft und Bauer und Löschmittelbehälter CO2
(6 kg)

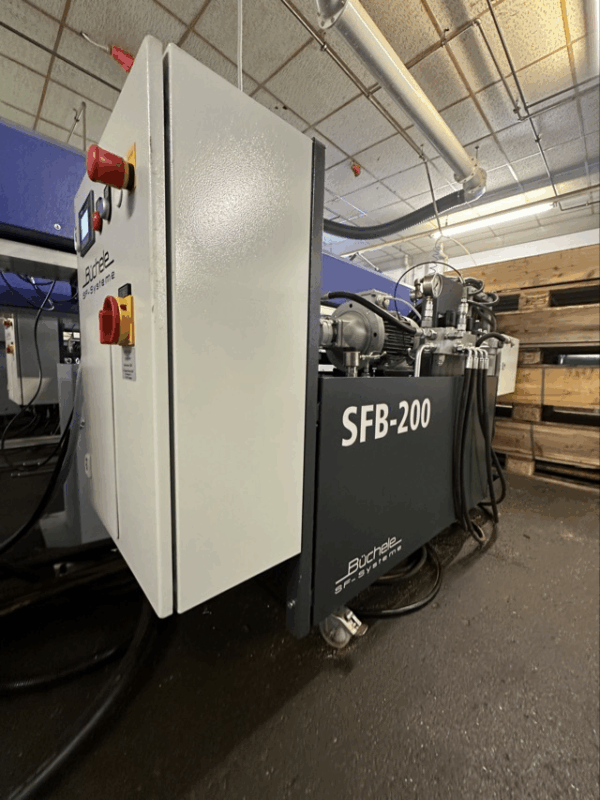

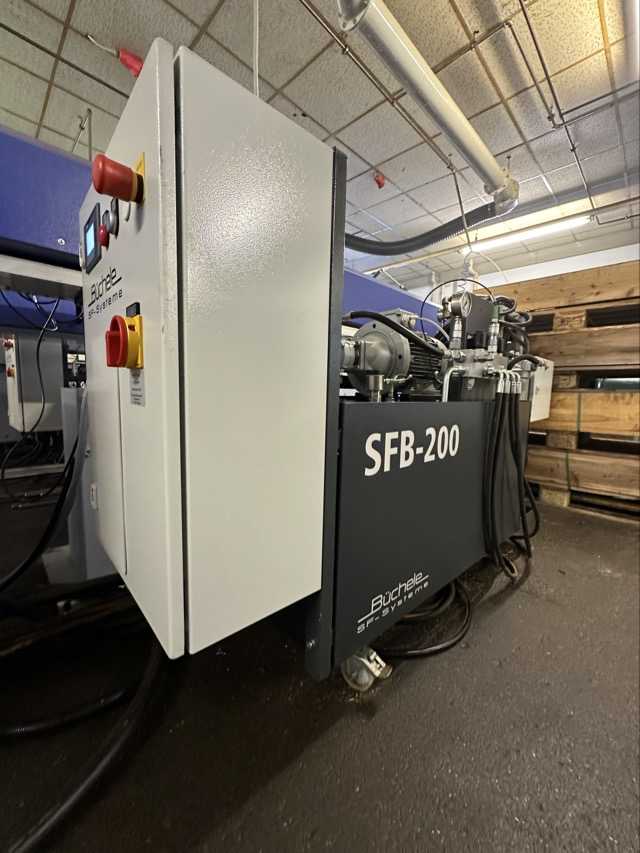

Hochdruckanlage SFB-200eco
Seriennr.: 12631
100 bar bei 20 l/min. 200 Liter
Tank, 40 µm Wechselfilter aus Drahtgeflecht, Medium:
Schneidöl, 4-fach Ventilumschaltung, Vollverkleidung, Anbau
unter Lademagazin

Abmessungen Maschine: ca. 2070 x 1177 x 1760 [mm]
Gewicht Maschine: ca. 1800 [kg]

Abmessungen Lademagazin: ca. 5015 x 720 x 1700 [mm]
Gewicht Lademagazin: ca. 600 [kg]

Abmessungen Peripherie HD-System: ca. 1500 x 500 x1000 [mm]
Gewicht Peripherie HD-System: ca. 250 [kg]

Abmessungen Peripherie & Zubehör: ca. 1900 x 700 x 800 [mm]
Gewicht Peripherie & Zubehör: ca. 200 [kg]

Die Maschine kann nach Terminvereinbarung Strom besichtigt werden.
Aenderungen und Irrtuemer in den technischen Daten und Angaben sowie Zwischenverkauf vorbehalten!
