gebr. DMG Gildemeister Speed 12-5_Bj.`04_(IntNr231164)

Beschreibung

Standort: Deutschland, Baden-Württemberg Südwest

Zustand: Gebraucht

Hersteller: DMG

Modell: Speed 12-5

Baujahr: 2004

Betriebsstunden: 145113

IntNr231164
DMG Gildemeister CNC-Langdrehmaschine SPEED 12-5 linear
Bj. 2004
DMG (heute DMG MORI) ist eine hochpräzise CNC-Drehmaschine, die speziell für die Bearbeitung kleiner Werkstücke entwickelt wurde. Sie gehört zur Kategorie der Langdrehmaschinen und bietet dank linearer Antriebstechnologie exzellente Dynamik und Genauigkeit.
Maschinennummer:
Maschinen Einschaltzeit: 145113 std.
Maschinen Automatik: 117208 std.
Zolltarifnummer / Warentarifnummer: 84581141
Hersteller: DMG Gildemaster
Herstellerland: Italien

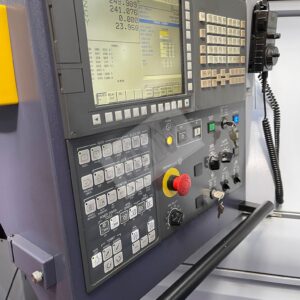

CNC-Steuerung FANUC 16i-TB mit 5 Achsen
CE Konformitätserklärung
Technische Daten
– Anzahl der Achsen : 5
– Anzahl von Spindeln : 2
X1-Achse: Querbewegung des Hauptschlittens (Hauptspindel).
Z1-Achse: Längsbewegung des Hauptschlittens (Hauptspindel).
Y1-Achse: Vertikalbewegung, oft für exzentrische Bearbeitungen.
X2-Achse: Querbewegung des Gegenspindels.
Z2-Achse: Längsbewegung der Gegenspindel.
Verfahrwege:
X1-Achse: 30 mm
Z1-Achse: 120 mm
Y1-Achse: 195 mm
X2-Achse: 30 mm
Z2-Achse: 180 mm

HAUPTSPINDEL
– Max. Stangendurchmesser : 12 (15)[mm]
– Verfahrweg : 120 [mm]
– Spindeldrehzahl : 12000 [Upm]
– Spindelantriebleistung : 3.7 [kW]
– Drehmomen: 6Nm

GEGENSPINDEL
– Max. Stangendurchmesser : 12 (15) [mm]
– Spindeldrehzahl : 12000 [Upm]
– Spindelantriebleistung : 3.7 [kW]
– Drehmomen: 6Nm

Angetriebene Werkzeuge:
Leistung der Werkzeugantriebe: 1,1 kW
Max. Drehzahl: 6.000 U/min

Werkzeuge:
Anzahl der Werkzeuge: bis zu 20 (davon einige angetrieben).
Angetriebene Werkzeuge: 4-6, für Fräs-, Bohr- und Gewindeschneidoperationen.
Werkzeugaufnahme: ER-Spannzangen oder ähnliche Systeme.
Rückseitenbearbeitung auf der Rückseite 4 Stationen

Stangenlademagazin IEMCA Smart 316 / 32L
Bj.2006
Maschinennummer: 020641RA03
Stangendurchmesser : 5 – 32 [mm]
Stangenlänge : 3200 [mm]

Kleinlöschanlage / Objektlöschanlagen Kraft und Bauer
Betriebshandbuch
Teileseparator (Um die Rückverfolgbarkeit durch Stichproben für die Qualitätskontrolle zu gewährleisten)
Späne -Ausschwemmanlage
Vorteile von Ausschwemmanlagen:
– Spänebedingte Stillstandszeiten werden minimiert
– für alle Materialien bestens geeignet
– Nutzungsgrad der Werkzeugmaschine steigt
– längere Werkzeugstandzeit durch größeres Kühlmittelvolumen
und geringere Kühlmitteltemperatur
– Mitarbeiter werden von unproduktiven Nebentätigkeiten entlastet

GEWICHT UND ABMESSUNGEN

Abmessungen Maschine: ca. 2043 x 1200 x 1750 [mm]
Gewicht Maschine: ca. 2200 [kg]

Abmessungen Lademagazin: ca. 4300 x 500 x 1400 [mm]
Gewicht Lademagazin: ca. 480 [kg]
Die Maschine kann nach Terminvereinbarung Strom besichtigt werden.
Aenderungen und Irrtuemer in den technischen Daten und Angaben sowie Zwischenverkauf vorbehalten!

IntNo231164
DMG Gildemeister CNC sliding headstock lathe SPEED 12-5 linear
Year 2004
DMG (now DMG MORI) is a high-precision CNC lathe that was specially developed for machining small workpieces. It belongs to the category of sliding headstock lathes and offers excellent dynamics and accuracy thanks to linear drive technology.
Machine number: 2001-0129
Machine switch-on time: 145113 hrs.
Machine automatic: 117208 hrs.
Customs tariff number / commodity tariff number: 84581141
Manufacturer: DMG Gildemaster
Country of manufacture: Italy
CNC control FANUC 16i-TB with 5 axes
CE declaration of conformity
Technical data
– Number of axes : 5
– Number of spindles : 2
X1 axis: transverse movement of the main slide (main spindle).
Z1 axis: longitudinal movement of the main slide (main spindle).
Y1 axis: Vertical movement, often for eccentric machining.
X2 axis: Transverse movement of the counter spindle.
Z2 axis: Longitudinal movement of the counter spindle.
Travel distances:
X1 axis: 30 mm
Z1 axis: 120 mm
Y1 axis: 195 mm
X2 axis: 30 mm
Z2 axis: 180 mm

MAIN SPINDLE
– Max. Bar diameter : 12 (15) [mm]
– Travel distance : 120 [mm]
– Spindle speed : 12000 [rpm]
– Spindle drive power : 3.7 [kW]
– Torque : 6Nm

COUNTER SPINDLE
– Max. Bar diameter : 12 (15) [mm]
– Spindle speed : 12000 [rpm]
– Spindle drive power : 3.7 [kW]
– Torque : 6Nm

Driven tools:
Tool drive power : 1.1 kW
Max. Speed: 6,000 rpm
Tools:
Number of tools: up to 20 (some of which are driven).
Driven tools: 4-6, for milling, drilling and tapping operations.
Tool holder: ER collets or similar systems.
Back machining on the rear side 4 stations

Bar loading magazine IEMCA Smart 316 / 32L
Year 2006
Machine number: 020641RA03
Bar diameter : 5 – 32 [mm]
Bar length : 3200 [mm]

Small extinguishing system / object extinguishing systems Kraft and Bauer
Operating manual
Parts separator (to ensure traceability through random sampling for quality control)
Chip flushing system
Advantages of chip flushing systems:
– Downtimes caused by chips are minimized
– Ideally suited for all materials
– The degree of utilization of the machine tool increases
– Longer tool life due to larger coolant volume
and lower coolant temperature
– Employees are relieved of unproductive ancillary activities

WEIGHT AND DIMENSIONS

Machine dimensions: approx. 2043 x 1200 x 1750 [mm]
Machine weight: approx. 2200 [kg]

Loading magazine dimensions: approx. 4300 x 500 x 1400 [mm]
Weight of loading magazine: approx. 480 [kg]
The machine can be inspected by appointment.
Subject to changes and errors in the technical data and information as well as prior sale!
