gebr. DMC 80 H, Baujahr 2001 IntNr231113

Beschreibung

Standort: Deutschland, Baden-Württemberg Südwest

Zustand: Neuwertig

Hersteller: DMG

Modell: DMC 80 H

Betriebsstunden: 83500

IntNr231113
Warentarifnummer / Goods tariff number 8457 10 10 00

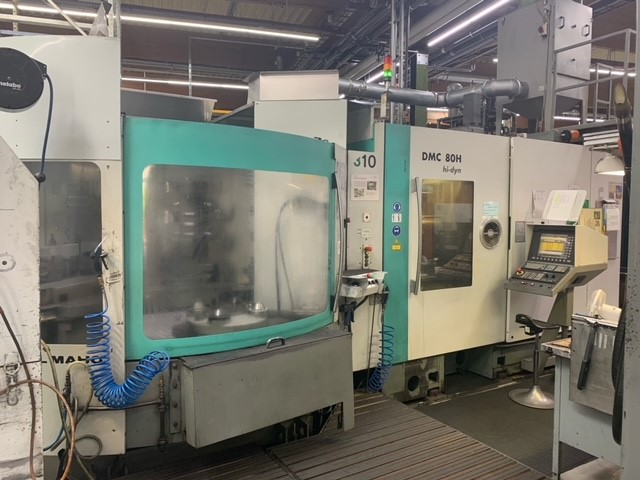

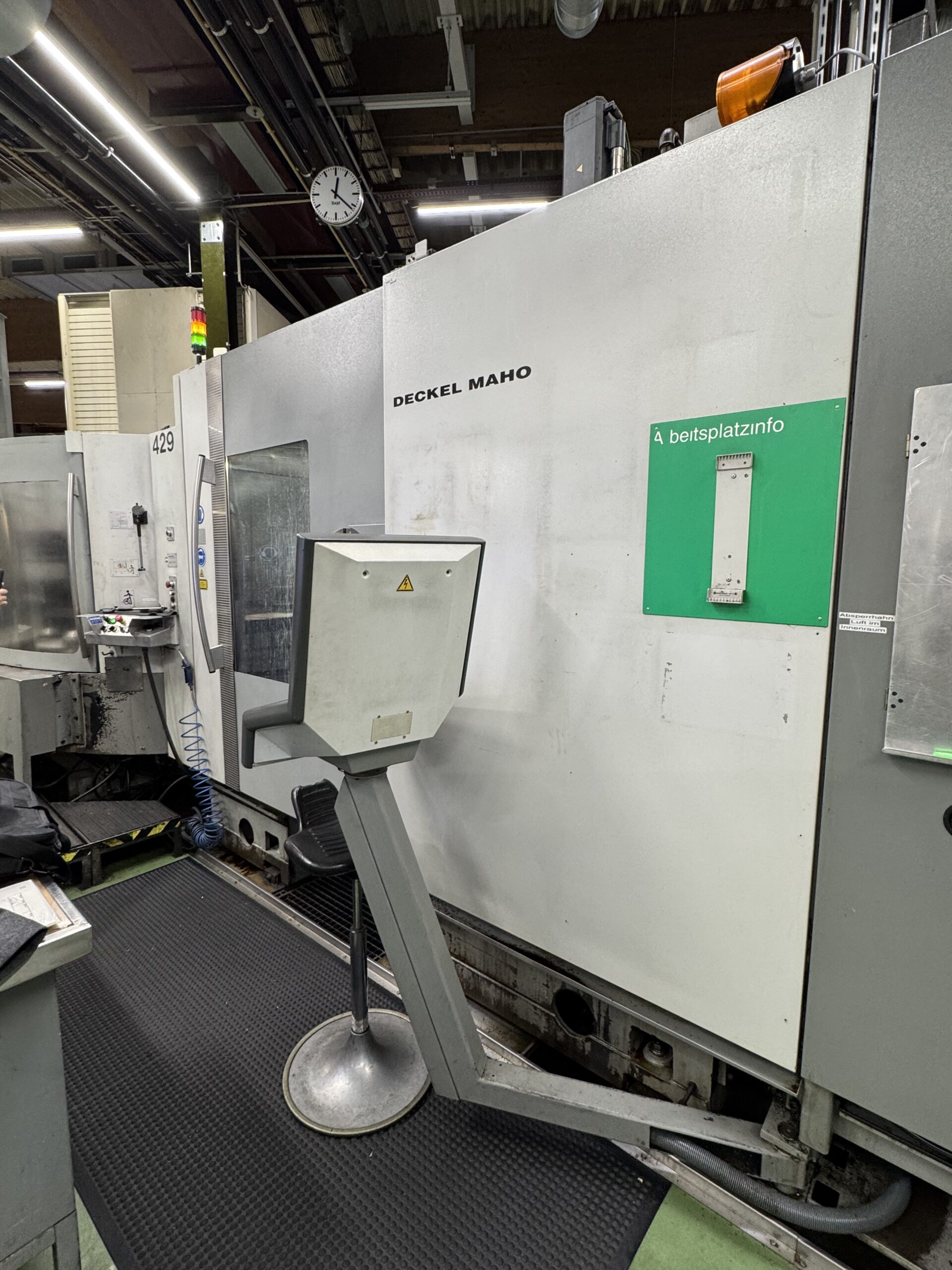

Bearbeitungszentrum Horizontal

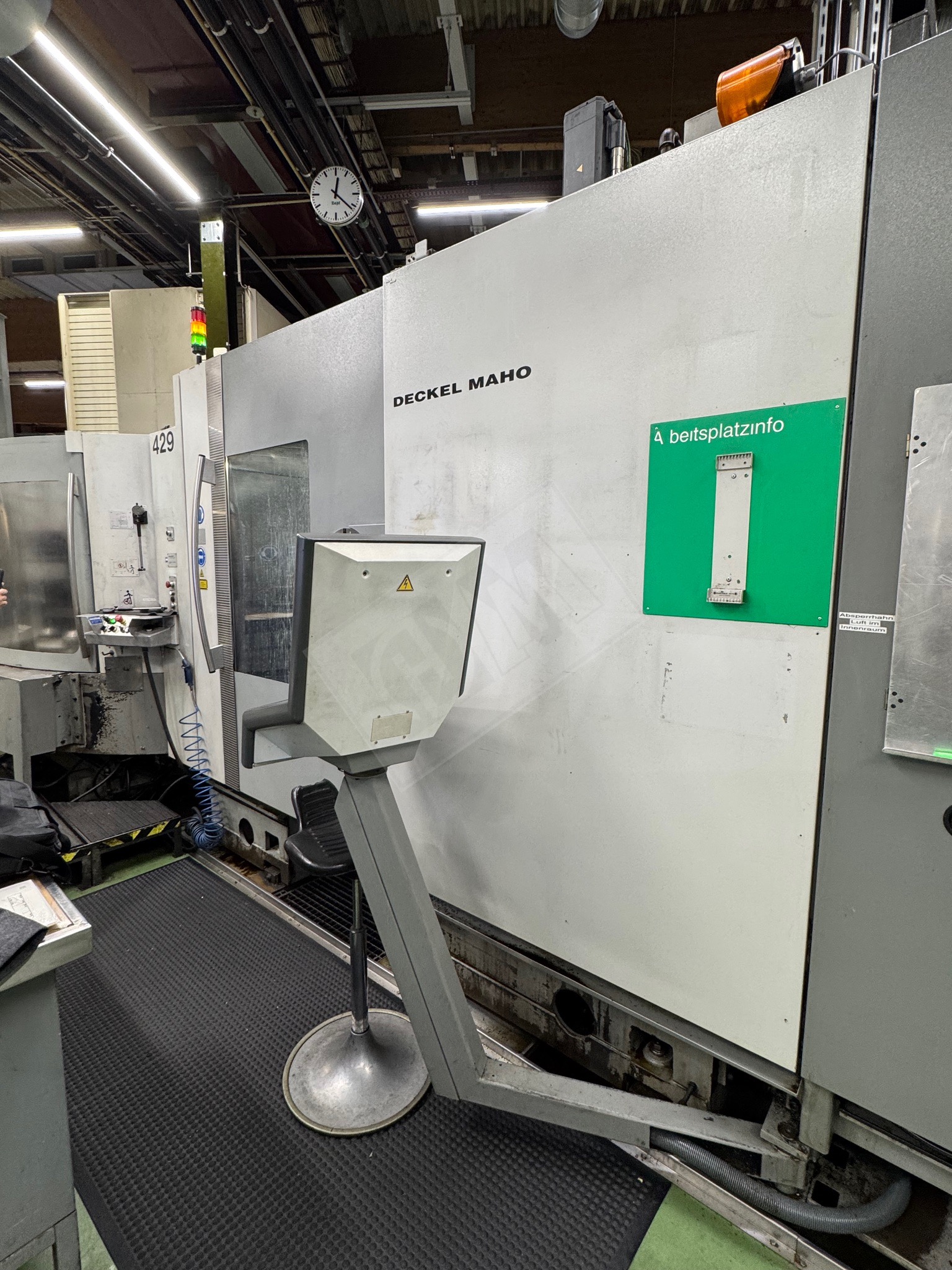

Hersteller: DMG Deckel Maho

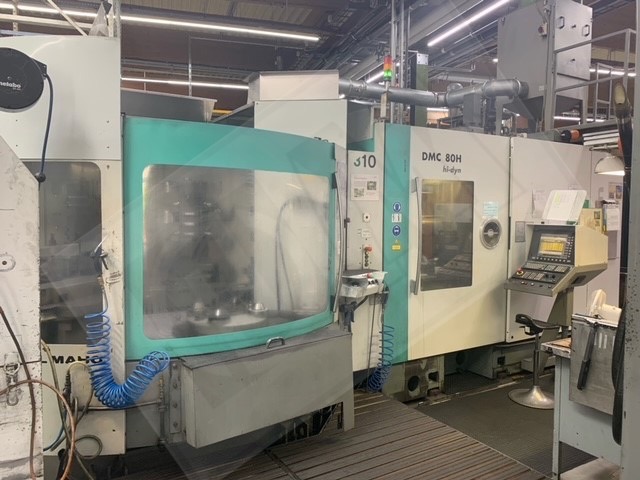

Typ: DMC 80H hi-dyn. RS4 mit 2fach Plattenwechsler und Paletten Bahnhof 4 Stationen
NC-Rundtisch 360°
Genauigkeitspaket
Werkzeugaufnahmen
Steilkegel: HST 100* DIN 69893 Form A

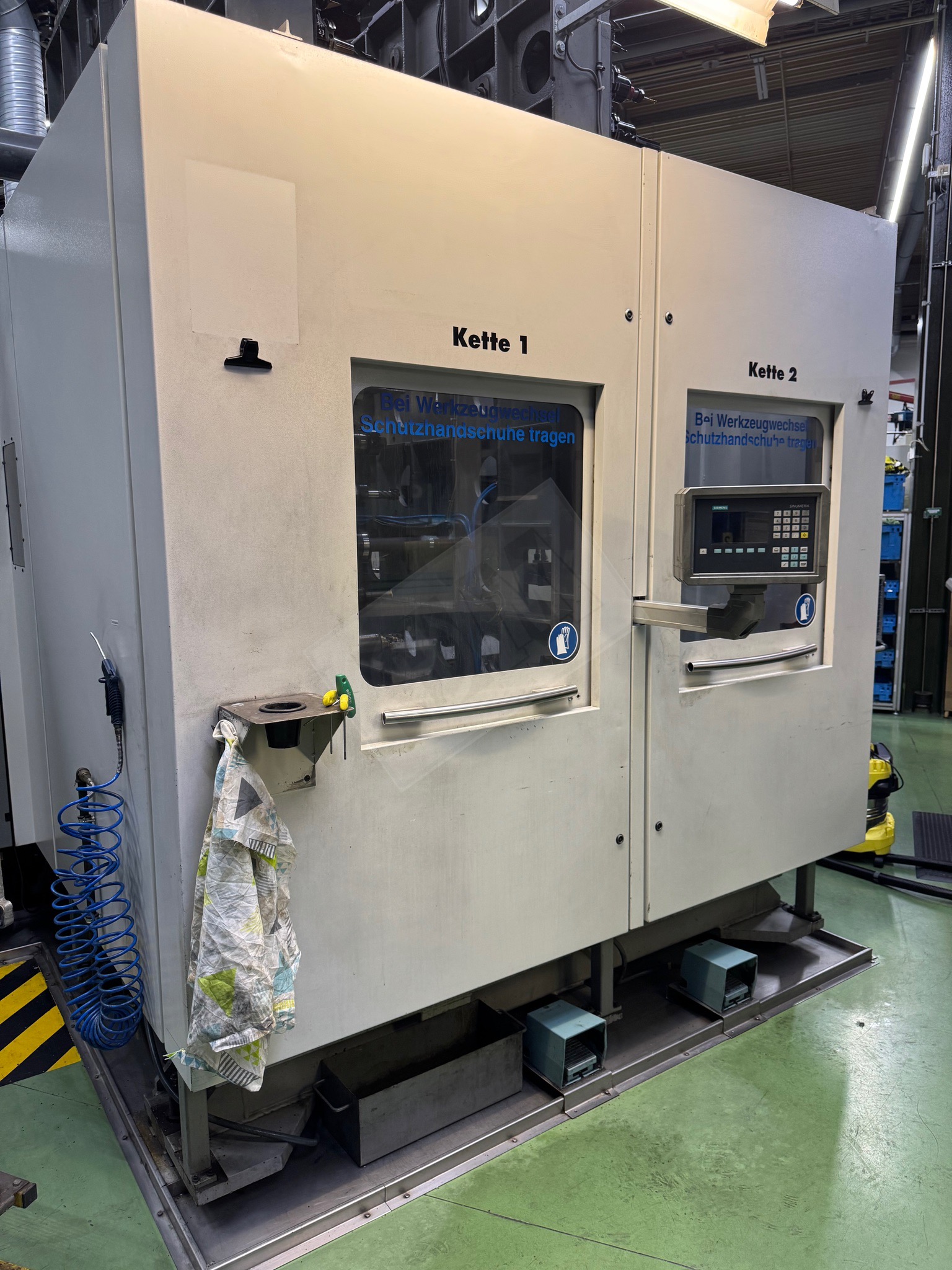

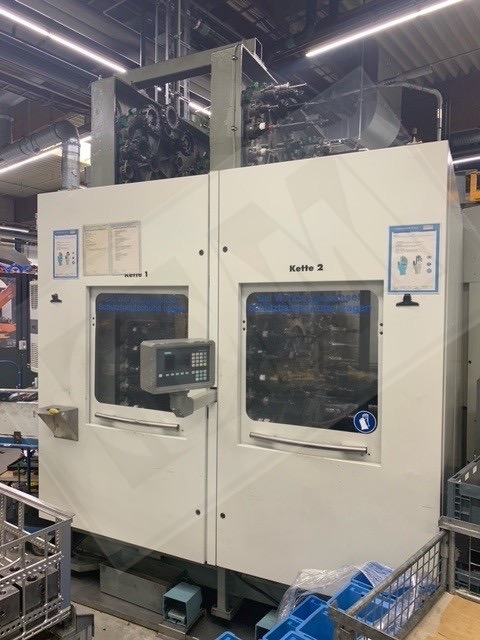

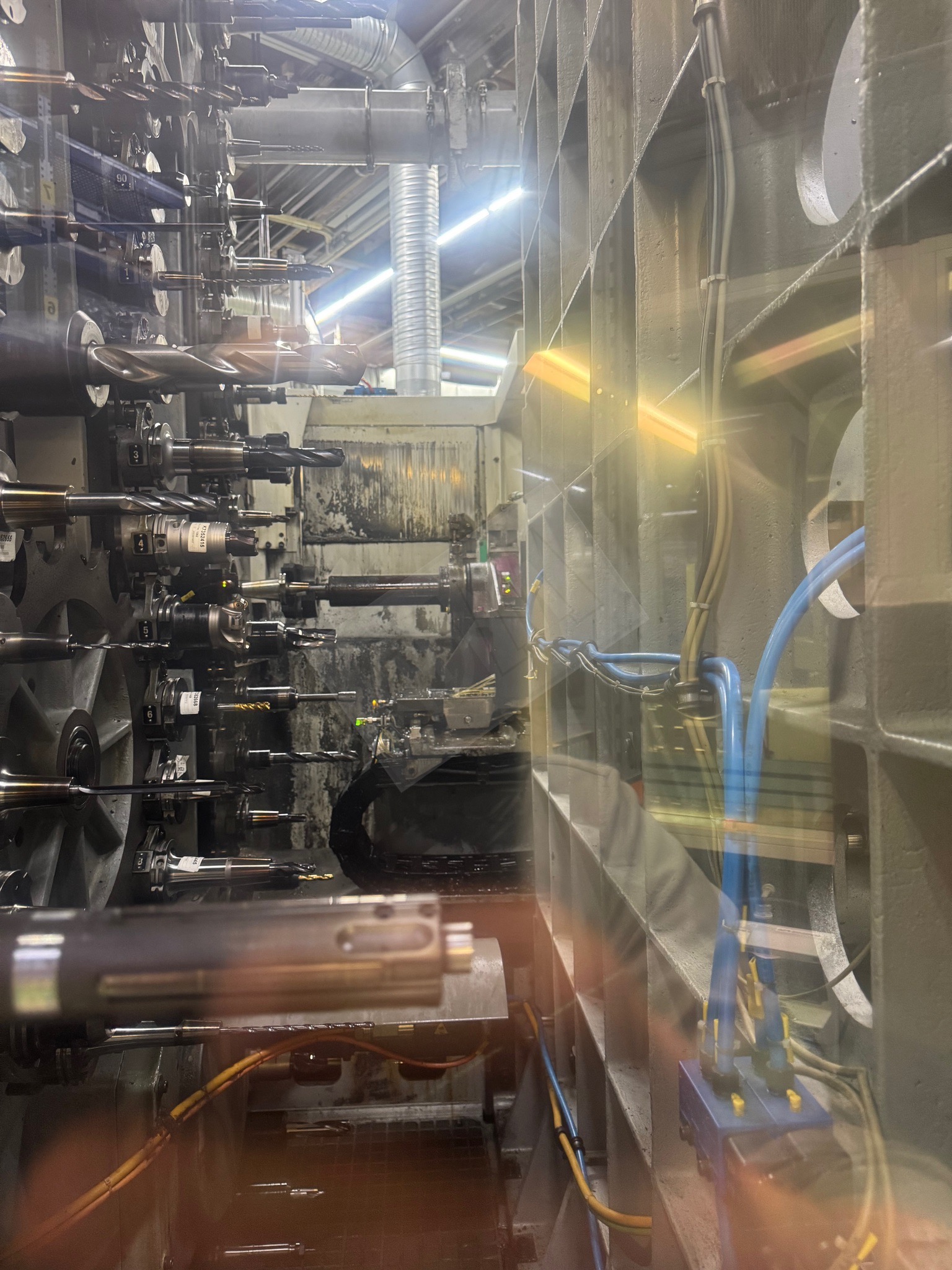

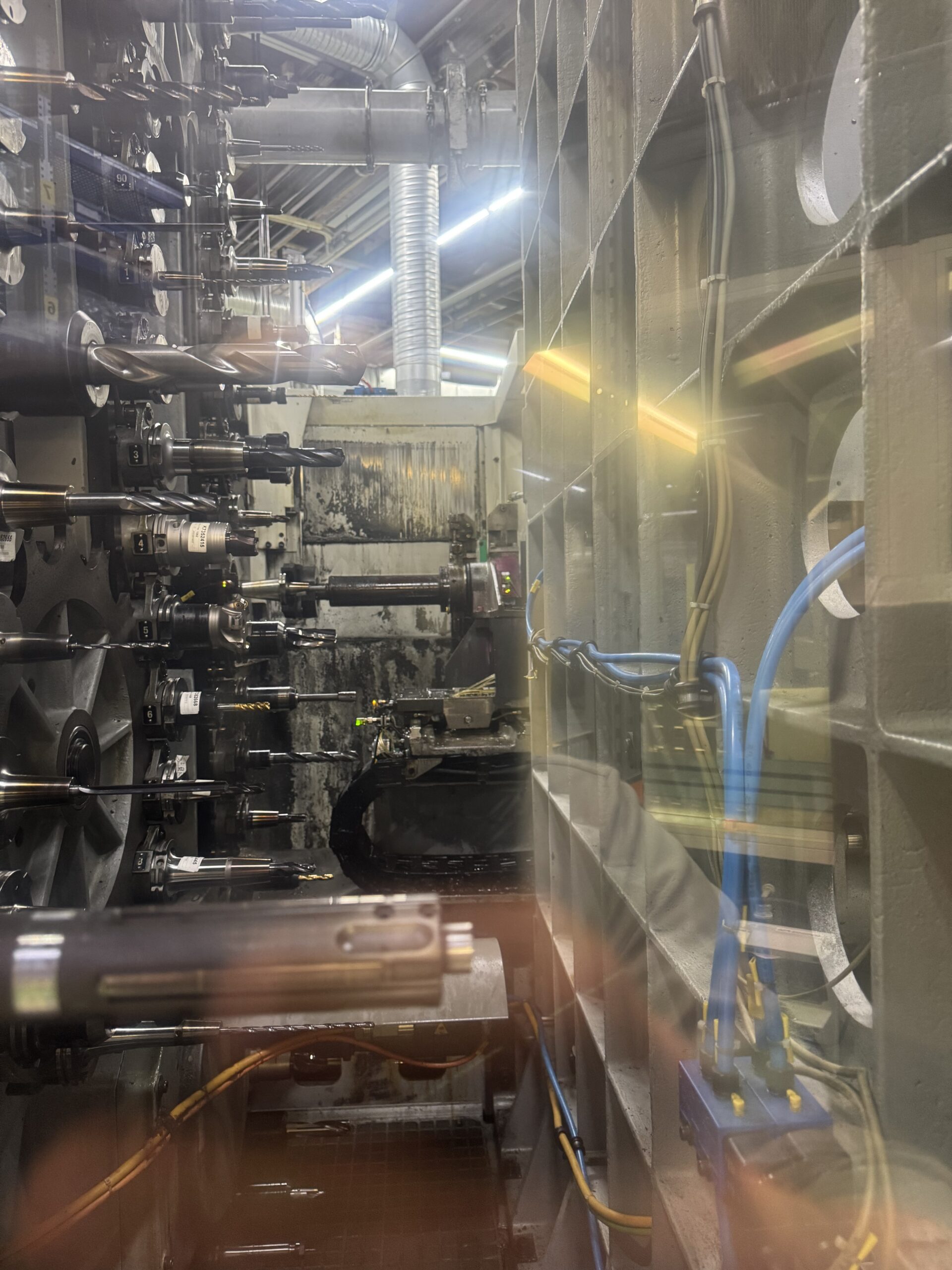

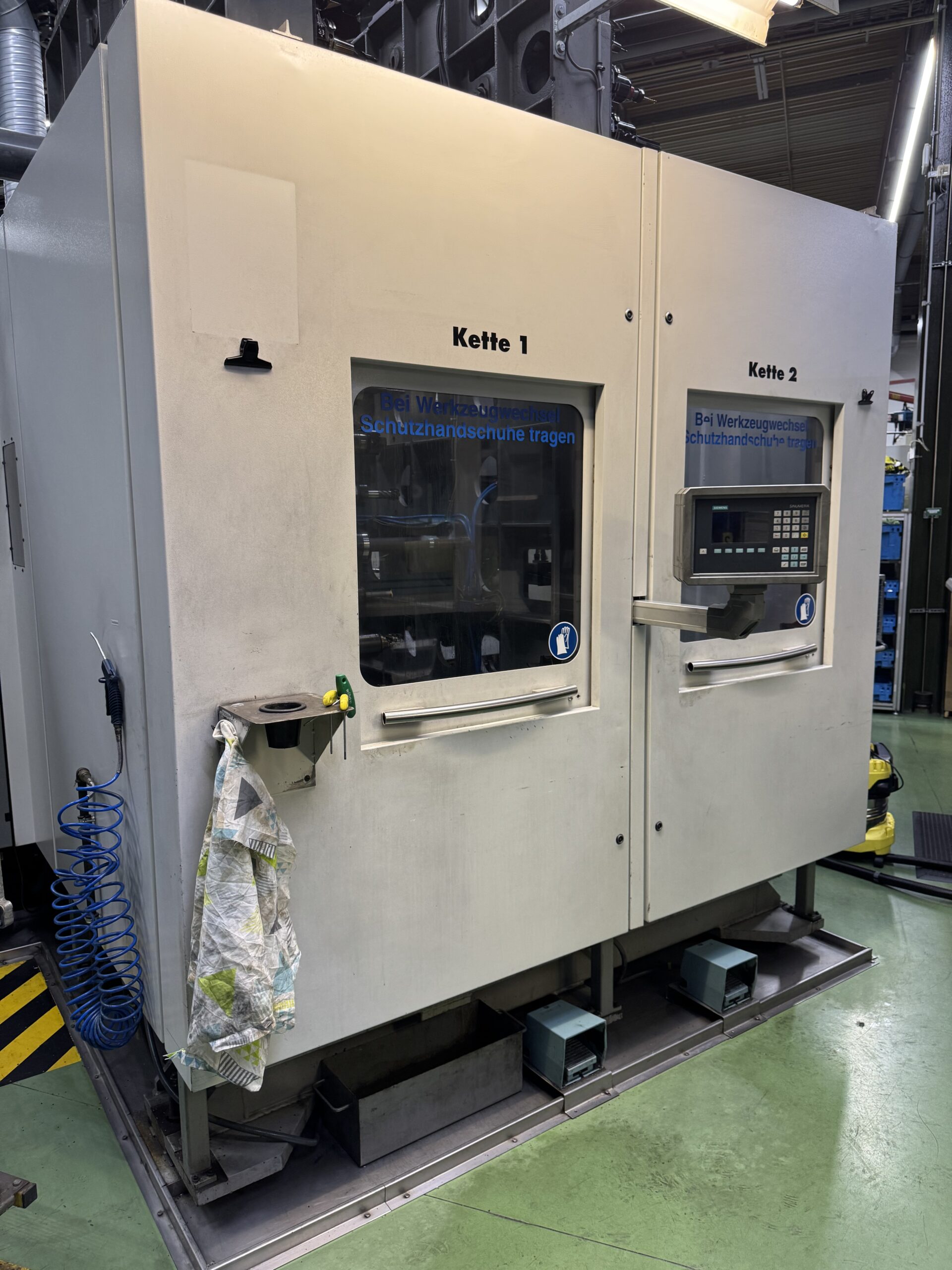

Werkzeugmagazinpositionen Kette:1 x 90 & 1 x 90

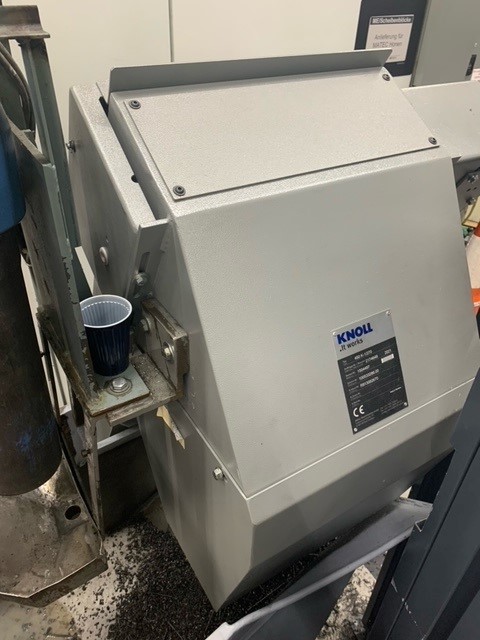

Späneförderer Inklusive Bandfilter von Knoll
BILUTEC Lufttechnik – Filtrationssysteme

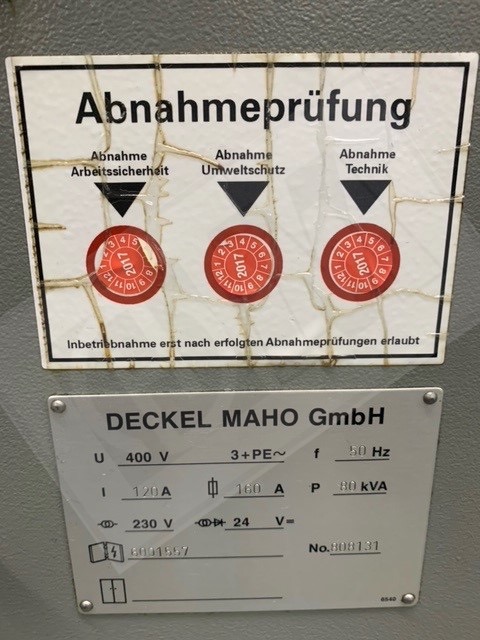

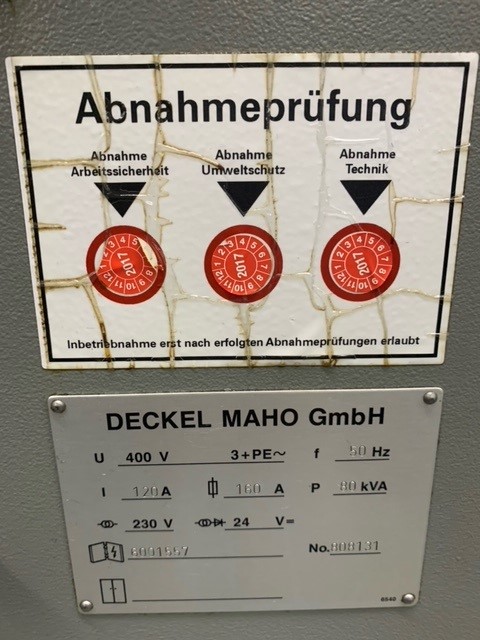

Maschinennummer: 28840003102
Baujahr: 2001

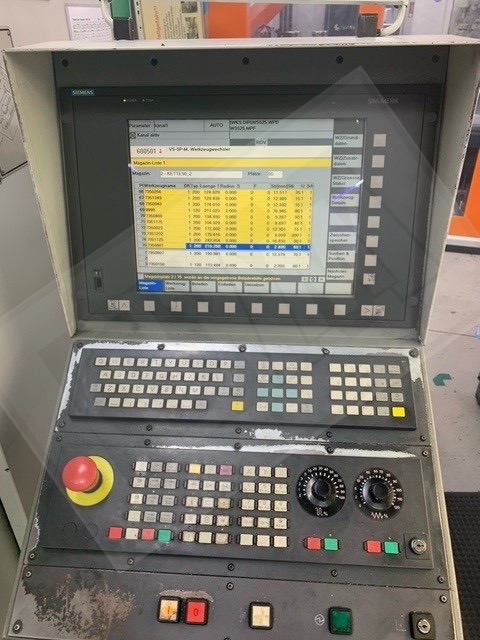

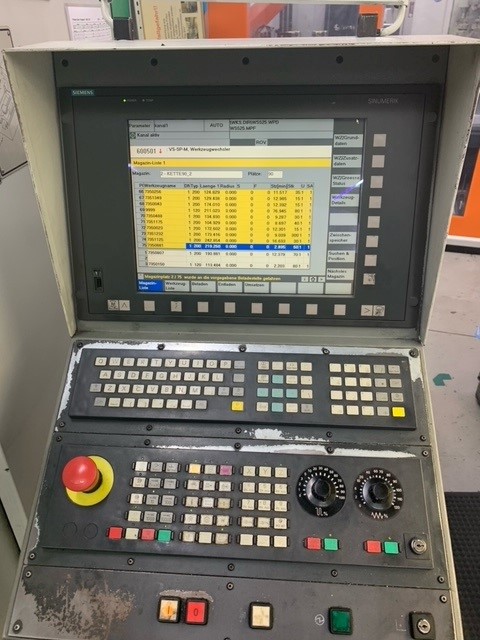

Steuerung: Siemens Sinumerik 840D
Betriebsstunden: ca. 83.500 h
Spezifikationen
Technische Daten
Hauptantrieb
• Direkter Antrieb durch flüssigkeitsgekühlten, drehzahlgeregelten Induktionsmotor
• Drehzahlbereiche, stufenlos programmierbar:
o Betriebsmodus: 0 bis 6.000 U/min
o Einrichtbetrieb: 0 bis 800 U/min
o Manuelle Eingriffe: 0 bis 5.000 U/min
• Drehmoment:
o S1 – 100% Einschaltdauer: max. 300 Nm (220 lb-ft)
o S6 – 40% Einschaltdauer: max. 440 Nm (322 lb-ft)
• Leistung:
o S1 – 100% Einschaltdauer: 25 kW (33 PS)
o S6 – 40% Einschaltdauer: 37 kW (49 PS)
Vorschubantrieb
• 3-Phasen-AC-Synchron-Servomotoren
• Vorschubgeschwindigkeit der X/Y/Z-Achsen:
o Stufenlos programmierbar: 1 bis 40.000 mm/min (0,04 bis 1.575 in/min)
o Eilgang: 40.000 mm/min (1.575 in/min)
o Einrichtbetrieb: 1 bis 2.000 mm/min (0,04 bis 79 in/min)
o Manuelle Eingriffe: 1 bis 5.000 mm/min (0,04 bis 200 in/min)
• Vorschubkraft:
o X/Z-Achsen (100% Einschaltdauer): max. 15.000 N (3.372 lb)
o Y-Achse (100% Einschaltdauer): max. 10.000 N (2.255 lb)
Messsystem
• Auflösung, kleinster Eingabeschritt:
o X/Y/Z-Achsen: 0,001 mm (0,0004 in)
• Positionstoleranz (nach VDI/DGQ 3441):
o Direktmessung der X/Y/Z-Achsen: 0,010 mm (0,004 in)
o Direktmessung der B-Achse: 14 Bogensekunden
Rundtisch
• Drehzahl: max. 19 U/min
• Spannkraft der Palette: 120.000 N (27.000 lb)
• Kippmoment: max. 16.000 Nm (3.520 lb-ft)
• Tangentialmoment: max. 4.800 Nm (3.523 lb-ft)
Palette
• Anzahl: 1
• Größe: 500 x 630 mm (19,7 x 24,8 in)
• Zulässige Last pro Palette:
o Bei Verwendung von 1 Palette: max. 500 kg (1.102 lb)
o Bei Verwendung von 2 Paletten: max. 900 kg (1.984 lb)
• T-Nuten:
o Anzahl x Breite: 4 x 14 mm (0,16 x 0,55 in)
• Führungsnut:
o Anzahl x Breite: 1 x 14 mm (0,04 x 0,55 in)
Arbeitsbereich
• Verfahrweg:
o Werkzeugdurchmesser größer 200 mm (7,87 in):
o Werkzeugdurchmesser kleiner 200 mm (7,87 in):
o Asymmetrischer Verfahrbereich:
o X-Achse: 800 mm (31,5 in)
o X-Achse: +500/-400 mm (+19,7/-15,7 in)
 Y-Achse: 710 mm (27,9 in)
 Z-Achse: 710 mm (27,9 in)
 B-Achse: 360°

Maschinengröße:
4.600 x 2.400 x 2.700 mm
Maschinengewicht:
10.500 kg

1x Maschine: L = 530 cm x B = 240 cm x H = 284 cm; M = 15.000 kg
1x Schaltschrank: L = 170 cm x B = 60 cm x H = 220 cm; M = 1.800 kg
1x Späneförderer: L = 520 cm x B = 50 cm x H = 150 cm; M = 750 kg
2x Paletten mit Zubehör: L = 80 cm x B = 60 cm; M = 500 kg
1x Europalette mit Hydraulikaggregat
1x Europalette mit etwas Zubehör
1x Europalette mit Abdeckungen: L = 200 cm x B = 100 cm
1x Filterträger: L = 240 cm x B = 80 cm x H = 200 cm; M = 500 kg
1x Werkzeugmagazin: L = 300 cm x B = 240 cm x H = 338 cm; M = 7.000 kg
1x Rundtisch: L = 330 cm x B = 300 cm x H = 220 cm; M = 4.500 kg

Lieferzeit kurzfristig nach Absprache.

Die Maschine kann nach Terminvereinbarung besichtigt werden.
Aenderungen und Irrtuemer in den technischen Daten und Angaben sowie Zwischenverkauf vorbehalten!

Horizontal machining center
Manufacturer: DMG Deckel Maho

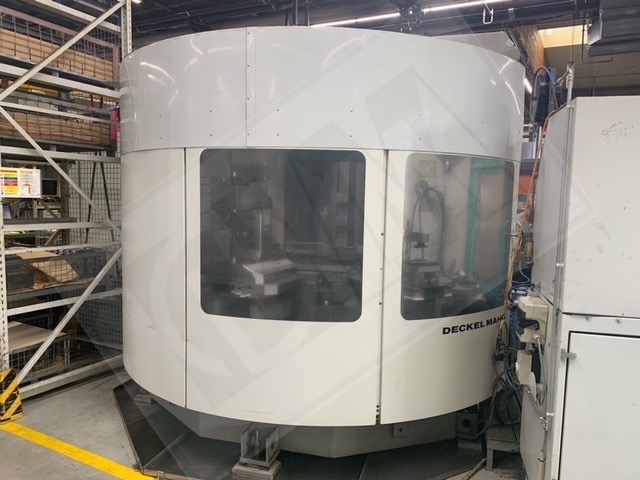

Type: DMC 80H hi-dyn. RS4 with 2-fold plate changer and pallet station 4 stations
NC rotary table 360
Accuracy package
Tool holders
Steep taper: HST 100* DIN 69893 Form A
Tool magazine positions Chain:1 x 90 & 1 x 90
Chip conveyor Including belt filter from Knoll
BILUTEC Lufttechnik – Filtration systems
Machine number: 28840003102
Year of manufacture: 2001
Control: Siemens Sinumerik 840D
Operating hours: approx. 83,500 h
Machine specifications
Technical specifications
Main drive
– Direct drive by liquid-cooled, speed-controlled induction motor
– Speed ranges, infinitely programmable:
o Operating mode: 0 to 6,000 rpm
o Set-up mode: 0 to 800 rpm
o Manual intervention: 0 to 5,000 rpm
– Torque:
o S1 – 100% duty cycle: max. 300 Nm (220 lb-ft)
o S6 – 40% duty cycle: max. 440 Nm (322 lb-ft)
– Power:
o S1 – 100% duty cycle: 25 kW (33 hp)
o S6 – 40% duty cycle: 37 kW (49 hp)
Feed drive
– 3-phase AC synchronous servomotors
– Feed speed of the X/Y/Z axes:
o Infinitely programmable: 1 to 40,000 mm/min (0.04 to 1,575 in/min)
o Rapid traverse: 40,000 mm/min (1,575 in/min)
o Set-up mode: 1 to 2,000 mm/min (0.04 to 79 in/min)
o Manual operations: 1 to 5,000 mm/min (0.04 to 200 in/min)
– Feed force:
o X/Z axes (100% duty cycle): max. 15,000 N (3,372 lb)
o Y-axis (100% duty cycle): max. 10,000 N (2,255 lb)
Measuring system
– Resolution, smallest input step:
o X/Y/Z axes: 0.001 mm (0.0004 in)
– Position tolerance (according to VDI/DGQ 3441):
o Direct measurement of the X/Y/Z axes: 0.010 mm (0.004 in)
o Direct measurement of the B-axis: 14 arc seconds
Rotary table
– Speed: max. 19 rpm
– Pallet clamping force: 120,000 N (27,000 lb)
– Tilting moment: max. 16,000 Nm (3,520 lb-ft)
– Tangential torque: max. 4,800 Nm (3,523 lb-ft)
Pallet
– Quantity: 1
– Size: 500 x 630 mm (19.7 x 24.8 in)
– Permissible load per pallet:
o When using 1 pallet: max. 500 kg (1,102 lb)
o When using 2 pallets: max. 900 kg (1,984 lb)
– T-slots:
o Number x width: 4 x 14 mm (0.16 x 0.55 in)
– Guide groove:
o Number x width: 1 x 14 mm (0.04 x 0.55 in)
Working range
– Travel distance:
o Tool diameter greater than 200 mm (7.87 in):
o Tool diameter smaller than 200 mm (7.87 in):
o Asymmetrical travel range:
o X-axis: 800 mm (31.5 in)
o X-axis: +500/-400 mm (+19.7/-15.7 in)
 Y-axis: 710 mm (27.9 in)
 Z-axis: 710 mm (27.9 in)
 B-axis: 360°

Machine size:
4,600 x 2,400 x 2,700 mm
Machine weight:
10,500 kg

1x machine: L = 530 cm x W = 240 cm x H = 284 cm; M = 15,000 kg
1x control cabinet: L = 170 cm x W = 60 cm x H = 220 cm; M = 1,800 kg
1x chip conveyor: L = 520 cm x W = 50 cm x H = 150 cm; M = 750 kg
2x pallets with accessories: L = 80 cm x W = 60 cm; M = 500 kg
1x Euro pallet with hydraulic unit
1x Euro pallet with some accessories
1x Euro pallet with covers: L = 200 cm x W = 100 cm
1x filter carrier: L = 240 cm x W = 80 cm x H = 200 cm; M = 500 kg
1x tool magazine: L = 300 cm x W = 240 cm x H = 338 cm; M = 7,000 kg
1x rotary table: L = 330 cm x W = 300 cm x H = 220 cm; M = 4,500 kg

Delivery time at short notice by arrangement.

The machine can be inspected by appointment.
Changes and errors in the technical data and information as well as prior sale reserved!
