d'occasion Gildemeister MSL 60/7_Linear année 2011_(IntNr231180)

Description

Emplacement : Allemagne, Baden-Württemberg Südwest

état : Occasion

fabricant : DMG

modèle : MSL 60/7

Année de construction : 2011

heures de fonctionnement : 48000

IntNr231180
DMG Gildemeister CNC-Multi - Tournage automatique à glissière MSL 60/7
Année de construction : 2011
Temps de fonctionnement des machines : 56000 heures
Machines automatiques : 48000 heures
Fabricant : DMG Gildemaster
Pays producteur : Italie
Commande numérique FANUC 31i - Modèle A 7 axes
Déclaration de conformité CE
Données techniques
DMG ControlPanel avec Fanuc
- Nombre d'axes : 7
- nombre de broches : 1 + (broche de reprise sur la tourelle)
Axe X1 : mouvement transversal du chariot principal (broche principale).
Axe X2 : mouvement transversal du chariot principal (broche principale).
Axe Z2 : mouvement longitudinal du chariot principal (broche principale).
Axe X3 : mouvement transversal du chariot principal (broche principale).
Axe Z3 : mouvement longitudinal du chariot principal (broche principale).
Axe X4 : mouvement transversal du chariot principal (broche principale / tourelle).
Axe Z4 : mouvement longitudinal du chariot principal (broche principale / tourelle).

Course de déplacement :
Axe X1 : 60 mm
Axe X2 : 60 mm
Axe Z2 : 80 mm
Axe X3 : 60 mm
Axe Z3 : 80 mm
Axe X4 : 130 mm
axe Z4 : 340 mm

BROCHE PRINCIPALE
- Longueur max. Diamètre de la barre : 60 [mm]
- Vitesse de rotation de la broche : 5000 [tpm]
- Puissance d'entraînement de la broche : 7.5 [kW]

FLEURS D'ARRÊT ( sur la tourelle)
- Nombre max. Diamètre de la barre : 42/ (60) [mm]
- Vitesse de rotation de la broche : 5000 [tpm]
- Puissance d'entraînement de la broche : 3.7 [kW]

Outils entraînés (tourelle) :
Puissance des entraînements d'outils : 3,7 kW
Vitesse max. Vitesse de rotation : 6.000 tr/min

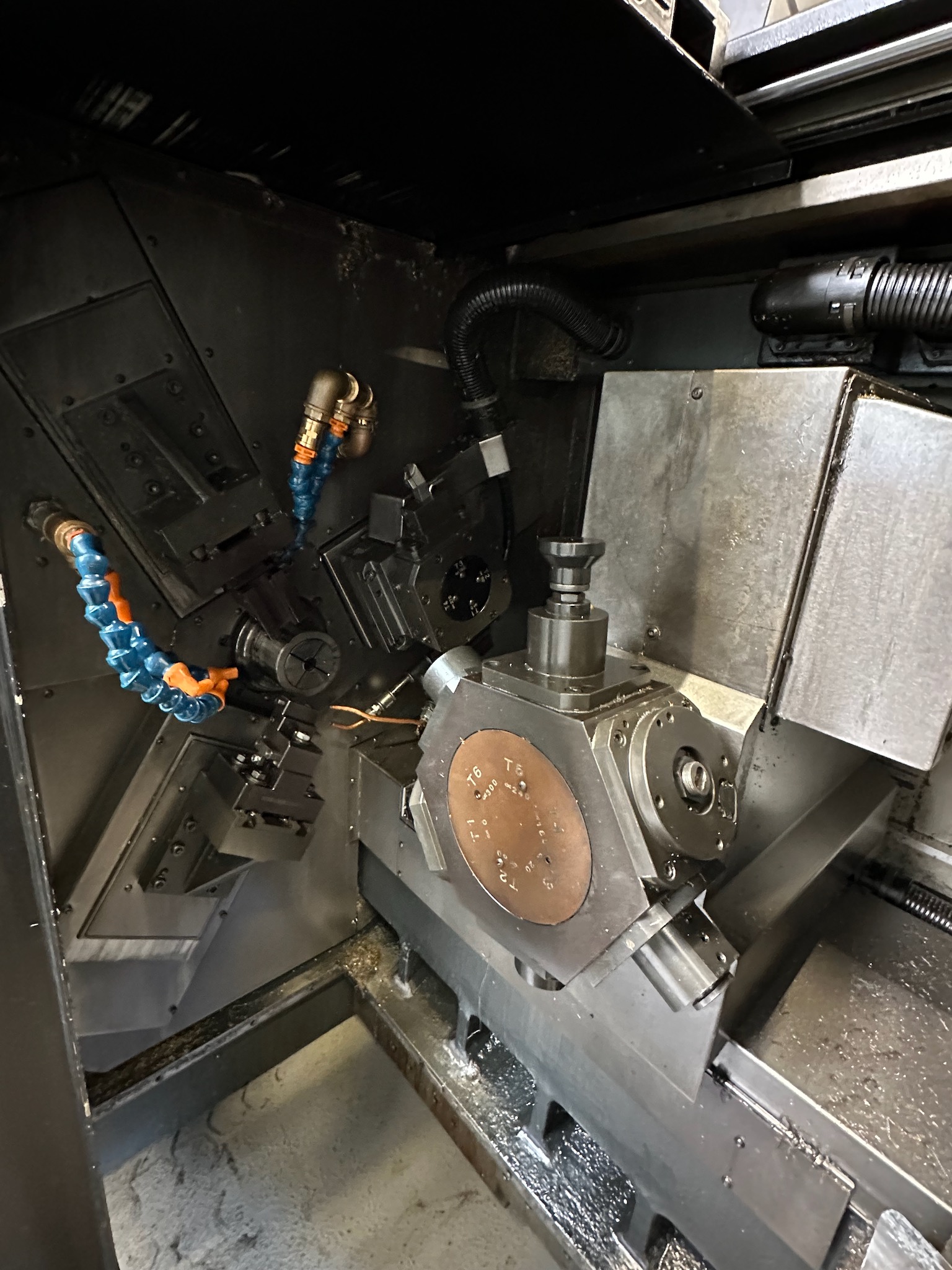

Revolver
6 emplacements d'outils
1 position pour la broche de reprise (contre-broche)Usinage arrière

Traitement du verso :
4 emplacements d'outils fixes
Jusqu'à 14 outils / capacité possible

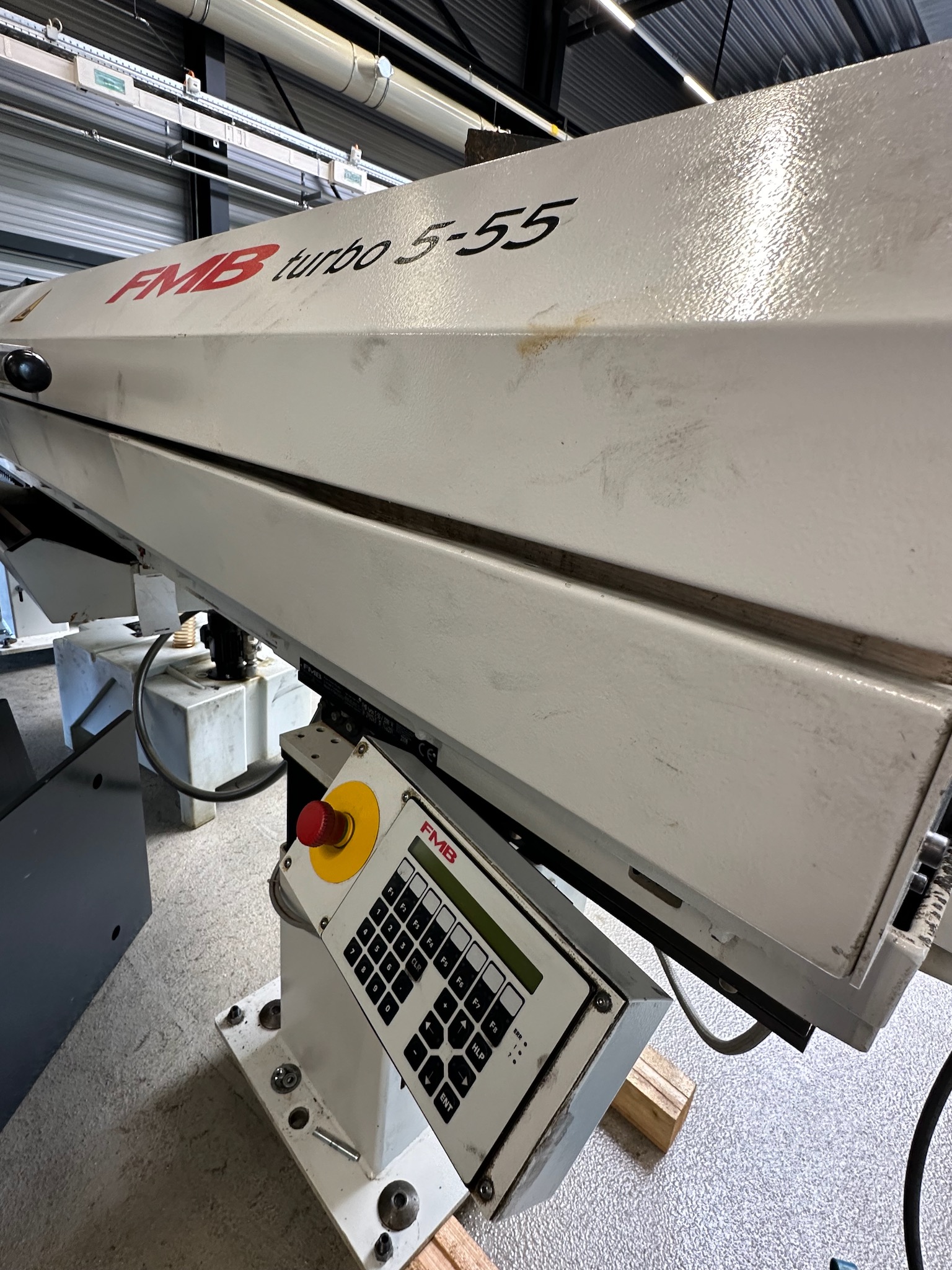

Ravitailleur FMB Turbo 5-55 / 3200 / A
Année de construction : 2008
Numéro de machine : 18-290263 R746201
Diamètre de la barre : 5 - 55 [mm]
longueur de la barre : 3200 [mm]

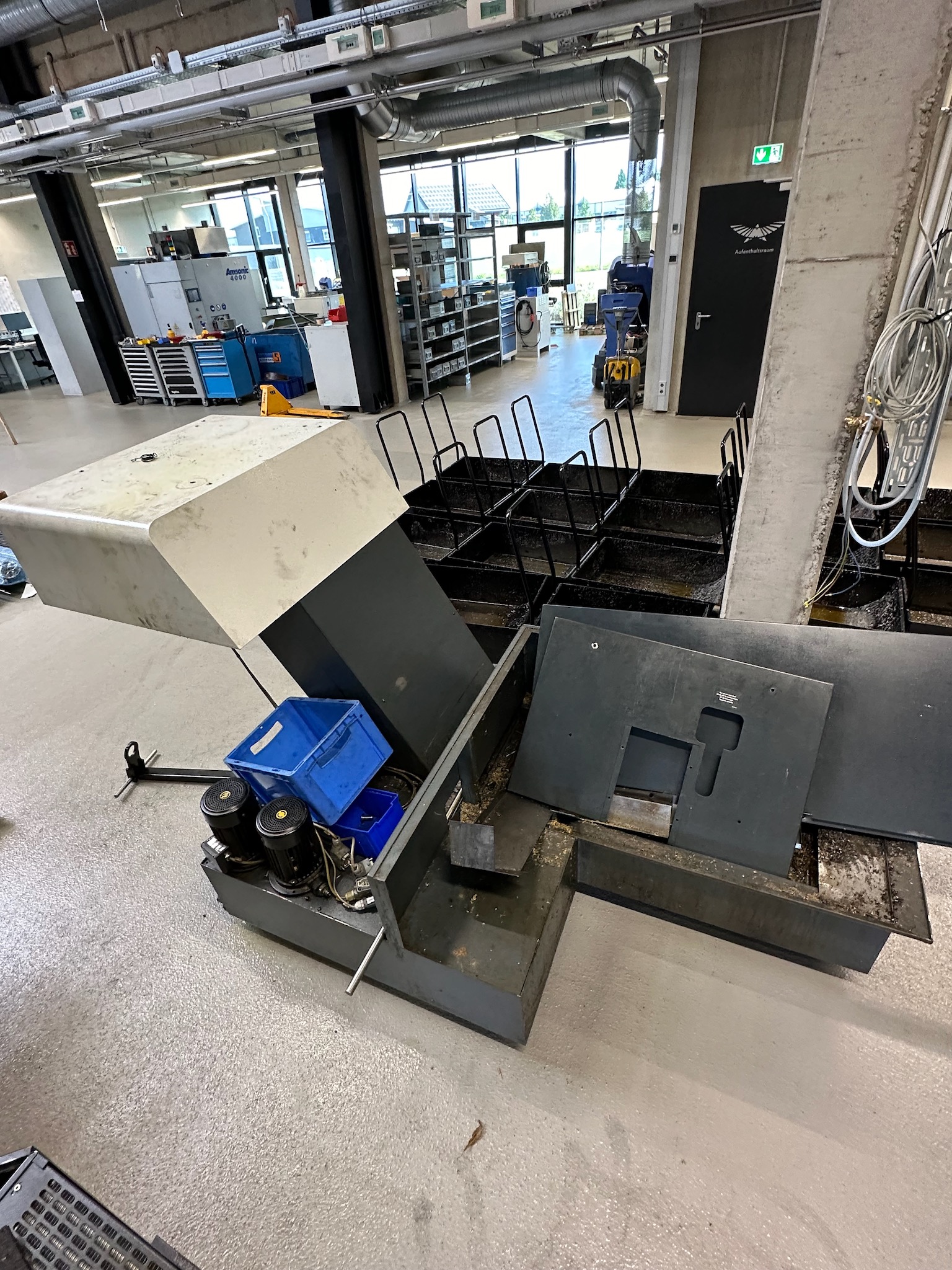

Convoyeur à copeaux

POIDS ET DIMENSIONS

dimensions de la machine : env. 3405 x 1365 x 1780 [mm]
poids de la machine : env. 3500 [kg]

dimensions du magasin de chargement : env. 4300 x 600 x 1400 [mm]
poids du magasin de chargement : env. 850 [kg]
La machine peut être visitée sur rendez-vous.
Sous réserve de modifications et d'erreurs dans les données techniques et les indications ainsi que de vente intermédiaire !

IntNo231180
DMG Gildemeister CNC-Multi - Tournage automatique à glissière MSL 60/7
Année 2011
Numéro de machine : 8089000153B
Cycle d'utilisation de la machine : 56000 hrs.
Machine automatique : 48000 h
Fabricant : DMG Gildemaster
Pays de fabrication : Italie
Commande numérique FANUC 31i - Modèle A 7 axes
CE Déclaration de conformité
Données techniques
DMG ControlPanel avec Fanuc
- Nombre d'axes : 7
- Nombre de broches : 1 + (broche de pick-up sur la tourelle)
Axe X1 : mouvement transversal de la glissière principale (broche principale).
Axe X2 : mouvement transversal de la glissière principale (broche principale).
Axe Z2 : mouvement longitudinal de la glissière principale (broche principale).
Axe X3 : mouvement transversal du chariot principal (broche principale).
Axe Z3 : mouvement longitudinal du chariot principal (broche principale).
Axe X4 : mouvement transversal de la glissière principale (broche principale / tourelle).
Axe Z4 : mouvement longitudinal de la glissière principale (broche principale / tourelle).

Voyages :
Axe X1 : 60 mm
Axe X2 : 60 mm
Axe Z2 : 80 mm
Axe X3 : 60 mm
Axe Z3 : 80 mm
Axe X4 : 130 mm
Axe Z4 : 340 mm

MAIN SPINDLE
- Max. Diamètre de la barre : 60 [mm]
- Vitesse de la broche : 5000 [rpm]
- Puissance d'entraînement de la broche : 7.5 [kW]

COUNTER SPINDLE ( sur la tourelle)
- Max. Diamètre de la barre : 42/ (60) [mm]
- Vitesse de la broche : 5000 [rpm]
- Puissance d'entraînement de la broche : 3.7 [kW]

Outils guidés (turret) :
Puissance de l'entraînement de l'outil : 3.7 kW
Vitesse max. Vitesse : 6,000 rpm
Turret
6 positions d'outils
1 position pour la broche de pick-up (contre-broche)Usinage de l'extrémité arrière

Usinage de l'extrémité arrière :
4 positions d'outils fixes
Jusqu'à 14 outils / capacité possible

Magasin de chargement de barres FMB Turbo 5-55 / 3200 / A
Année 2008
Numéro de machine : 18-290263 R746201
Diamètre du bar : 5 - 55 [mm]
Longueur de barre : 3200 [mm]
convoyeur de puces

POIDS ET DIMENSIONS

Dimensions de la machine : approx. 3405 x 1365 x 1780 [mm]
Poids de la machine : approx. 3500 [kg]

Dimensions du magasin de chargement : environ 4300 x 600 x 1400 [mm]
Poids du magasin de chargement : env. 850 [kg]
La machine peut être inspectée sur rendez-vous.
Sous réserve de modifications et d'erreurs dans les données et informations techniques ainsi que de vente préalable !
