gebr. Gildemeister MSL 60/7_Linear Bj.2011_(IntNr231180)

Beschreibung

Standort: Deutschland, Baden-Württemberg Südwest

Zustand: Gebraucht

Hersteller: DMG

Modell: MSL 60/7

Baujahr: 2011

Betriebsstunden: 48000

IntNr231180

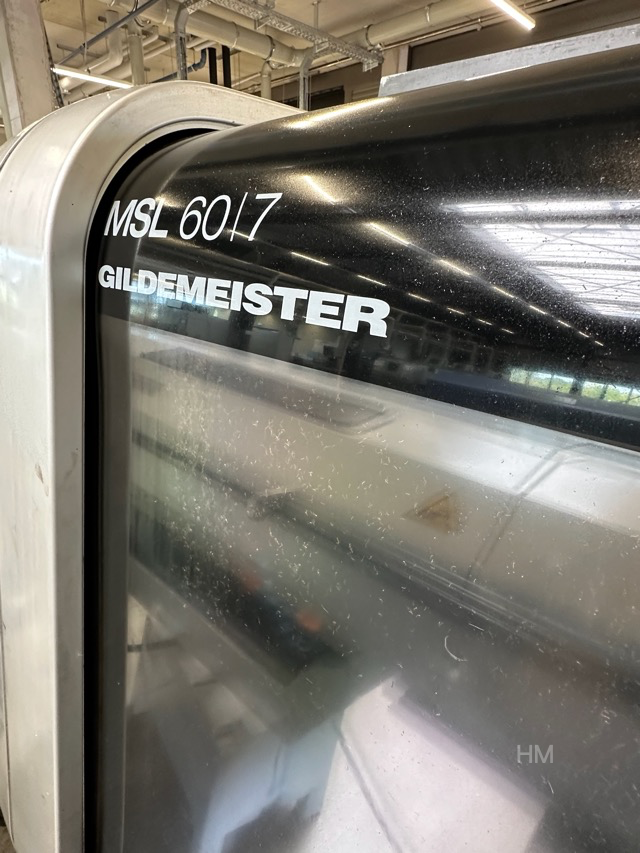

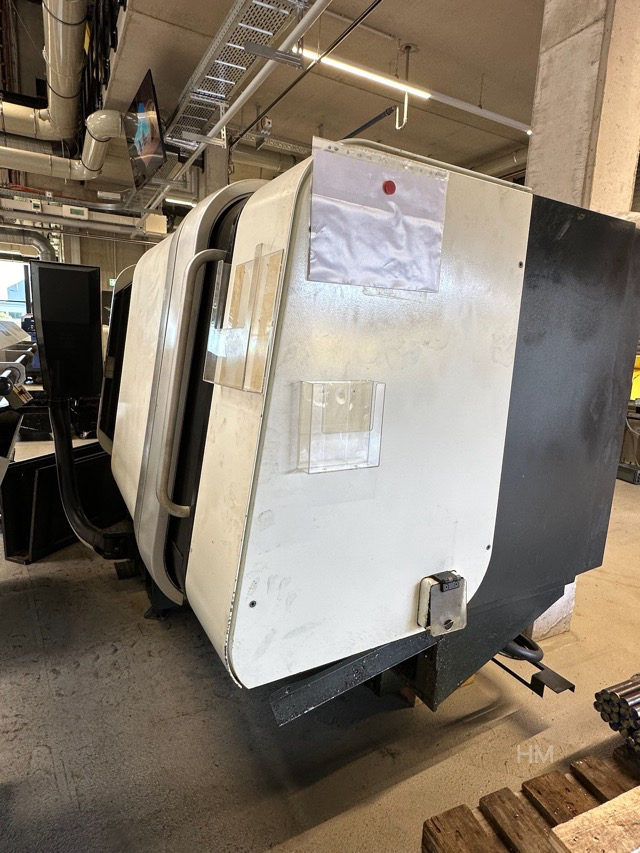

DMG Gildemeister CNC-Multi – Slide Automatic Turning MSL 60/7
Bj. 2011
Maschinen Einschaltzeit: 56000 std.
Maschinen Automatik: 48000 std.
Hersteller: DMG Gildemaster
Herstellerland: Italien

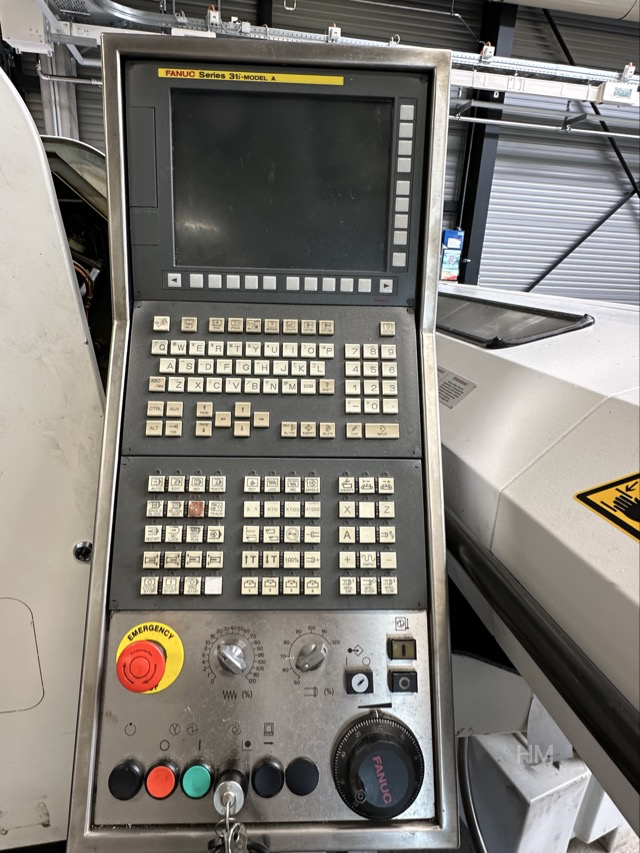

CNC-Steuerung FANUC 31i – Model A 7 -Achsen
CE Konformitätserklärung
Technische Daten
DMG ControlPanel with Fanuc
– Anzahl der Achsen : 7
– Anzahl von Spindeln : 1 + (Abgreifspindel auf dem Revolver)
X1-Achse: Querbewegung des Hauptschlittens (Hauptspindel).
X2-Achse: Querbewegung des Hauptschlittens (Hauptspindel).
Z2-Achse: Längsbewegung des Hauptschlittens (Hauptspindel).
X3-Achse: Querbewegung des Hauptschlittens (Hauptspindel).
Z3-Achse: Längsbewegung des Hauptschlittens (Hauptspindel).
X4-Achse: Querbewegung des Hauptschlittens (Hauptspindel / Revolver).
Z4-Achse: Längsbewegung des Hauptschlittens (Hauptspindel / Revolver).

Verfahrwege:
X1-Achse: 60 mm
X2-Achse: 60 mm
Z2-Achse: 80 mm
X3-Achse: 60 mm
Z3-Achse: 80 mm
X4-Achse: 130 mm
Z4-Achse: 340 mm

HAUPTSPINDEL
– Max. Stangendurchmesser : 60 [mm]
– Spindeldrehzahl : 5000 [Upm]
– Spindelantriebleistung : 7.5 [kW]

GEGENSPINDEL ( auf dem Revolver)
– Max. Stangendurchmesser : 42/ (60) [mm]
– Spindeldrehzahl : 5000 [Upm]
– Spindelantriebleistung : 3.7 [kW]

Angetriebene Werkzeuge (Revolver):
Leistung der Werkzeugantriebe: 3,7 kW
Max. Drehzahl: 6.000 U/min

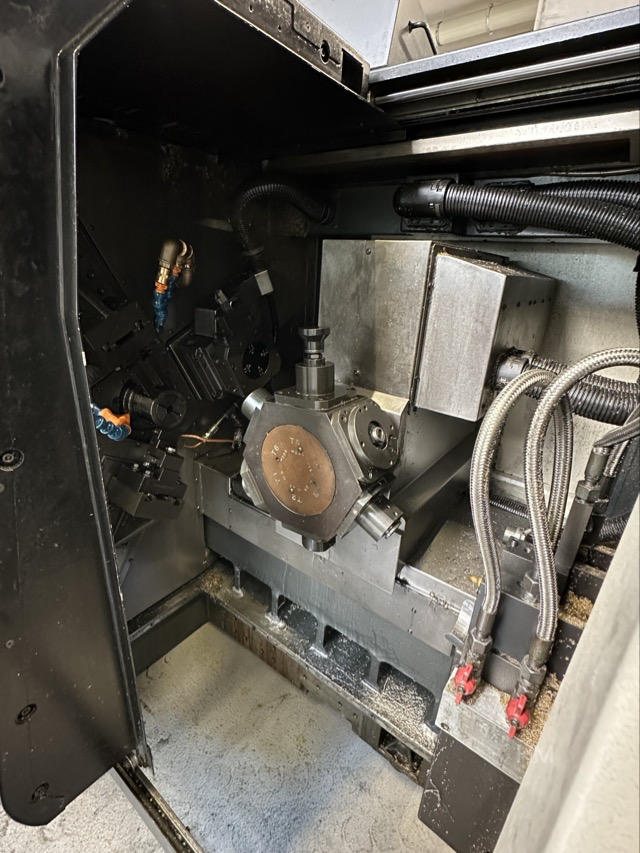

Revolver
6 Werkzeugplätze
1 Position für die Abgreifspindel (Gegenspindel)Rückseitige Bearbeitung

Rückseitenbearbeitung:
4 Feste Werkzeugplätze
Bis zu 14 Werkzeug / Kapazität möglich

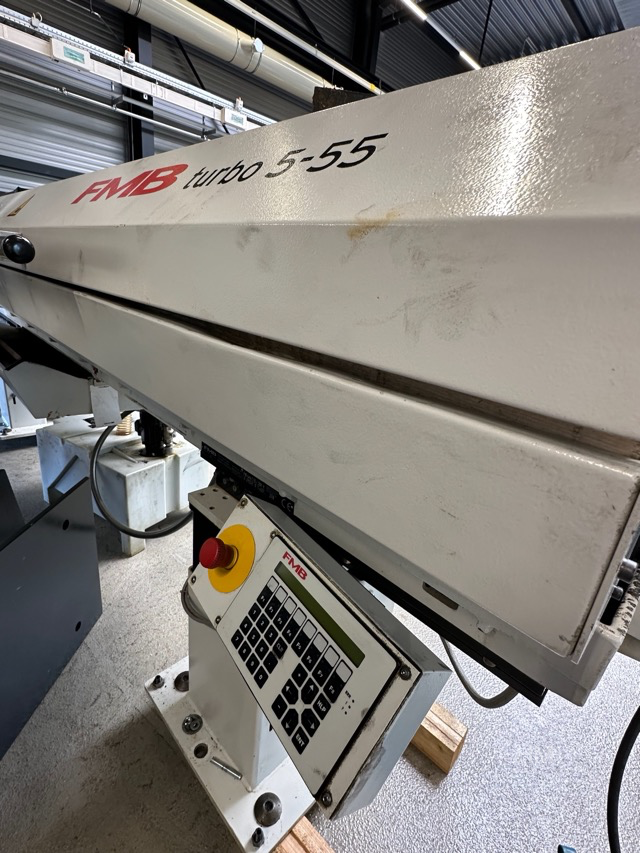

Stangenlademagazin FMB Turbo 5-55 / 3200 / A
Bj.2008
Maschinennummer: 18-290263 R746201
Stangendurchmesser : 5 – 55 [mm]
Stangenlänge : 3200 [mm]
Späneförderer

GEWICHT UND ABMESSUNGEN

Abmessungen Maschine: ca. 3405 x 1365 x 1780 [mm]
Gewicht Maschine: ca. 3500 [kg]

Abmessungen Lademagazin: ca. 4300 x 600 x 1400 [mm]
Gewicht Lademagazin: ca. 850 [kg]
Die Maschine kann nach Terminvereinbarung Strom besichtigt werden.
Aenderungen und Irrtuemer in den technischen Daten und Angaben sowie Zwischenverkauf vorbehalten!

IntNo231180
DMG Gildemeister CNC-Multi – Slide Automatic Turning MSL 60/7
Year 2011
Machine number: 8089000153B
Machine duty cycle: 56000 hrs.
Machine automatic: 48000 h
Manufacturer: DMG Gildemaster
Country of manufacture: Italy
CNC control FANUC 31i – Model A 7 axes
CE Declaration of Conformity
Technical Data
DMG ControlPanel with Fanuc
– Number of axes : 7
– Number of spindles : 1 + (pick-up spindle on the turret)
X1 axis: transverse movement of the main slide (main spindle).
X2 axis: Transverse movement of the main slide (main spindle).
Z2 axis: Longitudinal movement of the main slide (main spindle).
X3 axis: Transverse movement of the main carriage (main spindle).
Z3 axis: Longitudinal movement of the main carriage (main spindle).
X4 axis: Transverse movement of the main slide (main spindle / turret).
Z4 axis: Longitudinal movement of the main slide (main spindle / turret).

Travels:
X1 axis: 60 mm
X2 axis: 60 mm
Z2 axis: 80 mm
X3 axis: 60 mm
Z3 axis: 80 mm
X4 axis: 130 mm
Z4 axis: 340 mm

MAIN SPINDLE
– Max. Bar diameter : 60 [mm]
– Spindle speed : 5000 [rpm]
– Spindle drive power : 7.5 [kW]

COUNTER SPINDLE ( on the turret)
– Max. Bar diameter : 42/ (60) [mm]
– Spindle speed : 5000 [rpm]
– Spindle drive power : 3.7 [kW]

Driven tools (turret):
Tool drive power : 3.7 kW
Max. Speed: 6,000 rpm
Turret
6 tool positions
1 position for the pick-up spindle (counter spindle)Rear end machining

Rear end machining:
4 fixed tool positions
Up to 14 tools / capacity possible

Bar loading magazine FMB Turbo 5-55 / 3200 / A
Year 2008
Machine number: 18-290263 R746201
Bar diameter : 5 – 55 [mm]
Bar length : 3200 [mm]
chip conveyor

WEIGHT AND DIMENSIONS

Machine dimensions: approx. 3405 x 1365 x 1780 [mm]
Machine weight: approx. 3500 [kg]

Loading magazine dimensions: approx. 4300 x 600 x 1400 [mm]
Weight of loading magazine: approx. 850 [kg]
The machine can be inspected by appointment.
Subject to changes and errors in the technical data and information as well as prior sale!
