DMG Gildemeister SPRINT MS36-2_MULTISPRINT 36_Year 2018_ IntNo231416

Açıklama

Konum: Almanya, Baden-Württemberg Güneybatı

Durum: Yeni kadar iyi

Üretici firma: DMG

Model: MULTISPRINT MS36-2

İnşaat yılı: 2018

Çalışma saatleri: 31241 (47548)

CNC-DMG Gildemeister MULTISPRINT 36 / SWISSTYPE-Bearbeitung bis 170 mm Drehlänge
Baujahr: 2018
Betriebsstunden: 47548
Bearbeitungszeit: 31241
Durum: Ekim 2025
Steuerung: Fanuc 30i B

Höchste Flexibilität der MULTISPRINT dank ihrer Modularität und ihrer Y-Achsen in jeder Postion
Einsatz angetriebener Werkzeuge auf allen Spindellagen
Y-Achse auf allen Spindellagen im Standard
SWISSTYPEkit für Kurz- und Langdrehen bis 170 mm Länge
Futter oder Stangenbearbeitung: Stangen von 4 bis ø 36 mm, Futterbauteile bis ø 50 mm Doppelte rückseitige und außermittige Bearbeitung

Maschinentyp: Mehrspindel-Automatendrehmaschine

SWISSTYPE-Bearbeitung: bis 170 mm Drehlänge

Steuerung: FANUC Series 30i

Betriebsstunden / Bearbeitungsstunden: n. a.

Höchste Flexibilität durch Modularität und Y-Achsen auf allen Spindellagen

Einsatz angetriebener Werkzeuge auf allen Spindellagen

SWISSTYPE-Kit für Kurz- und Langdrehen bis 170 mm Werkstücklänge

Bearbeitung: Stangen von Ø 4 – 36 mm, Futterteile bis Ø 50 mm

Doppelte rückseitige und außermittige Bearbeitung möglich

Steuerungstechnologie: FANUC 30i, neueste Generation

Leistungsdaten
Merkmal Wert
Max. Werkstückdurchmesser 36 mm
Max. Werkstücklänge 170 mm
Max. Stangendurchlass 36 mm
Verfahrwege (X / Y / Z) 50 / 100 / 170 mm

Hauptspindeln
Anzahl: 6

C-Achsen (Winkelauflösung): 0,002°
Kreuzschlitten: 6 × (X-/Y-Achse)
Verfahrweg Z1–Z6: 170 mm (mit SWISSTYPE-Kit)
Max. Stangendurchlass: Ø 40 mm
Drehzahl: bis 7 500 min⁻¹
Antriebsleistung (100 % ED): 13,3 kW
Drehmoment (100 % ED): 32 Nm
Trommelindexierungszeit: 0,65 s

Gegenspindel Pick-up-Spindeln
Anzahl: 2 (C-Achsen mit X-/Y-/Z-Achse)

Durchgangsbohrung: Ø 40 mm
Drehzahl: 7 500 min⁻¹
Antriebsleistung: 13,3 kW
Drehmoment: 32 Nm
Verfahrwege (Z7–Z8): 410 mm
Verfahrwege (X7–X8 / Y7–Y8): 277 / 312 mm
Eilganggeschwindigkeit: 40 m/min

Werkzeughalter auf Kreuzschlitten

Max. Werkzeuganzahl: 3

Drehzahl: 3 900 / 8 000 / 13 800 min⁻¹

Antriebsleistung (100 % ED): 0,9 kW

Drehmoment (100 % ED): 5,8 / 2,9 / 1,7 Nm

Verfahrwege (X1–X6 / Y1–Y6): 50 / 100 mm

Eilganggeschwindigkeit: 20 m/min

Schlitten für rückseitige Bearbeitung

Drehzahl (U7–U8): 3 900 / 8 000 / 13 800 min⁻¹

Antriebsleistung: 0,9 kW

Drehmoment: 5,8 / 2,9 / 1,7 Nm

Steuerungsanzeige: 15″ Farbdisplay (× 2)

Spannsystem: Hainbuch TOPlus 40 Achsfix-Spannzangenaufnahme

Maschine:

Stellfläche: ca. 21,9 m² *
Maschinengewicht: ca. 12 000 kg **

Scharnierband-Späneförderer mit Hebepumpe

Hochdruckanlage für Öl (Filter 50 / 25 µm, Pumpen 5 / 12 MPa)

Diverse Werkzeughalter

Yangın söndürme sistemi

Stangenlademagazin (Flächenlader-Ausführung)

Werkstückladesystem

Makine elektriksel ve mekanik olarak tamamen çalışır durumdadır ve randevu ile güç altında incelenebilir.

Teknik veri ve bilgilerdeki değişiklikler ve hatalar ile ön satış hakkı saklıdır!

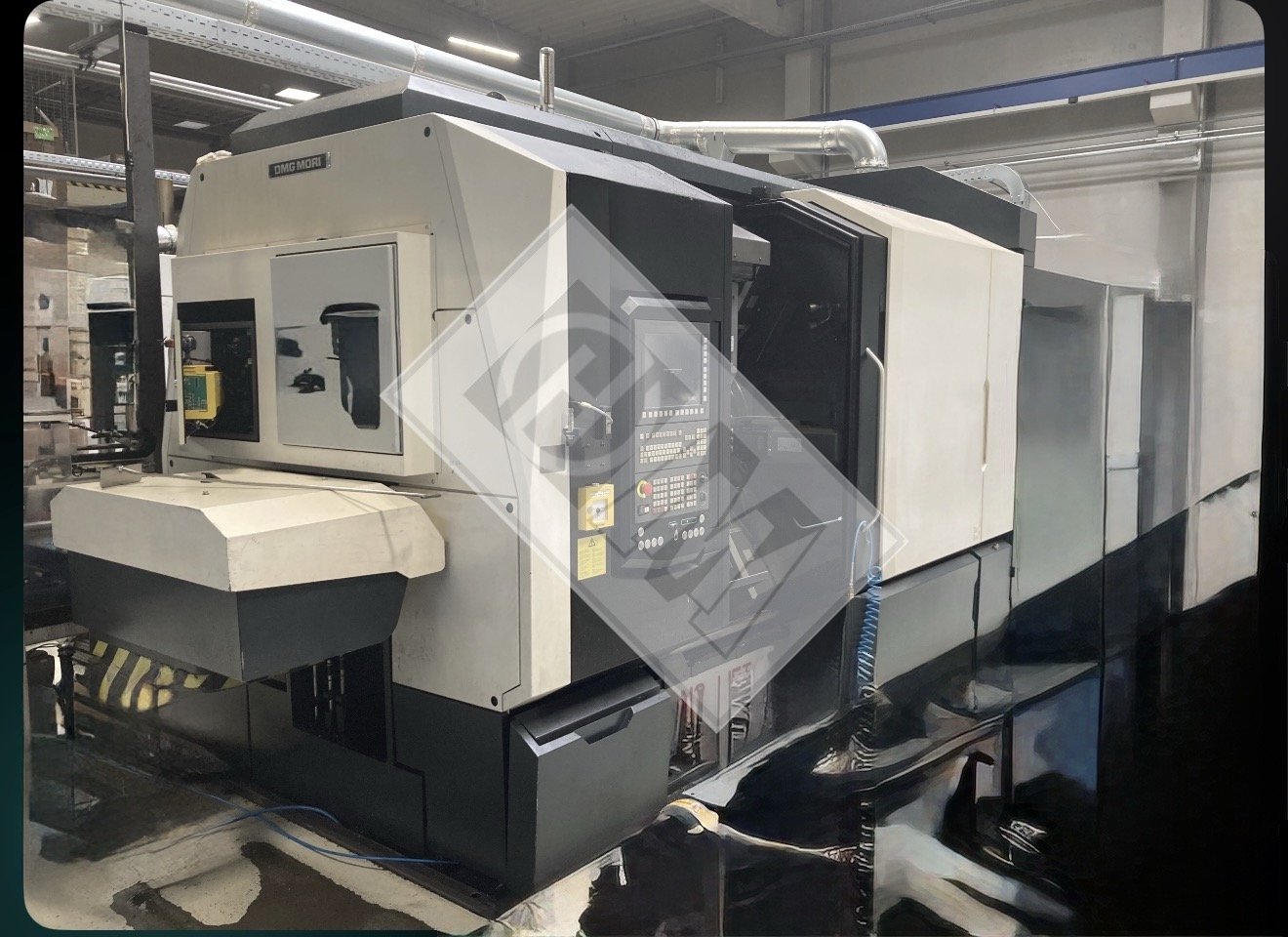

NC Turning Machine – DMG Gildemeister MULTISPRINT 36 / SWISSTYPE machining up to 170 mm turning length

Year of manufacture: 2018
Operating hours: 47,548
Cutting hours: 31,241
Condition as of: October 2025

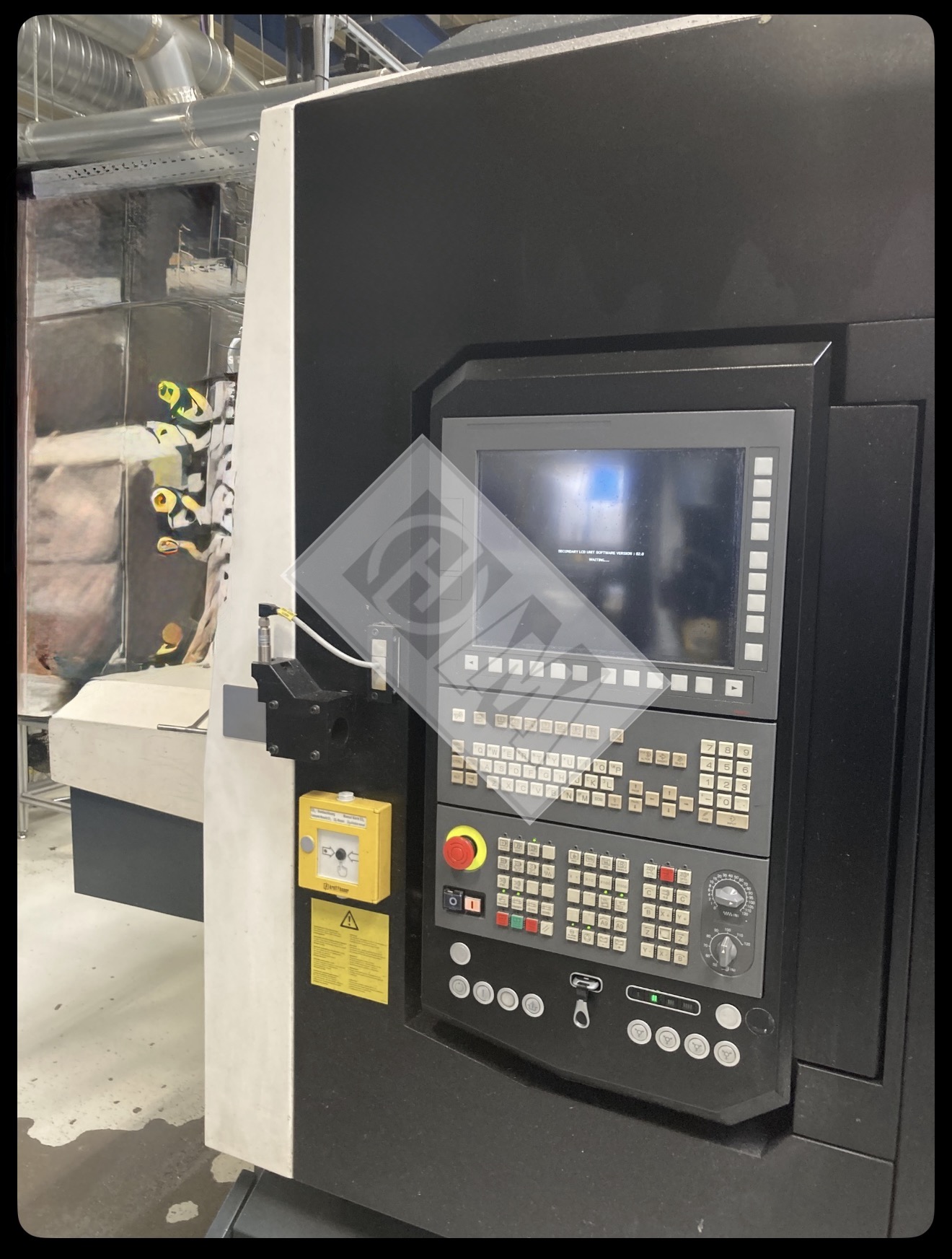

Control: FANUC 30i-B

General Description

The MULTISPRINT 36 offers maximum flexibility thanks to its modular design and the Y-axis available on every spindle position.
Driven tools can be used on all spindle positions.
Standard Y-axis on all spindle positions.
SWISSTYPE kit for short and long turning up to a length of 170 mm.
Suitable for chuck and bar machining: bar diameter Ø 4–36 mm, chuck parts up to Ø 50 mm.
Double rear and off-center machining possible.

Machine type: Multi-spindle automatic turning center
SWISSTYPE machining: up to 170 mm turning length
Control: FANUC Series 30i
Control technology: FANUC 30i – latest generation

Performance Data
Specification Value
Max. workpiece diameter 36 mm
Max. workpiece length 170 mm
Max. bar capacity 36 mm
Travel (X / Y / Z) 50 / 100 / 170 mm
Main Spindles

Number of main spindles: 6

C-axes (angular resolution): 0.002°

Cross slides: 6 × (X / Y axes)

Z1–Z6 travel: 170 mm (with SWISSTYPE kit)

Max. bar capacity: Ø 40 mm

Spindle speed: up to 7,500 rpm

Drive power (100% duty cycle): 13.3 kW

Torque (100% duty cycle): 32 Nm

Drum indexing time: 0.65 s

Counter / Pick-up Spindles

Number: 2 (C-axes with X / Y / Z travel)

Through bore: Ø 40 mm

Speed: 7,500 rpm

Drive power (100% duty cycle): 13.3 kW

Torque (100% duty cycle): 32 Nm

Travel (Z7–Z8): 410 mm

Travel (X7–X8 / Y7–Y8): 277 / 312 mm

Rapid traverse: 40 m/min

Tool Holders on Cross Slides

Max. number of tools: 3

Speed: 3,900 / 8,000 / 13,800 rpm

Drive power (100% duty cycle): 0.9 kW

Torque (100% duty cycle): 5.8 / 2.9 / 1.7 Nm

Travel (X1–X6 / Y1–Y6): 50 / 100 mm

Rapid traverse: 20 m/min

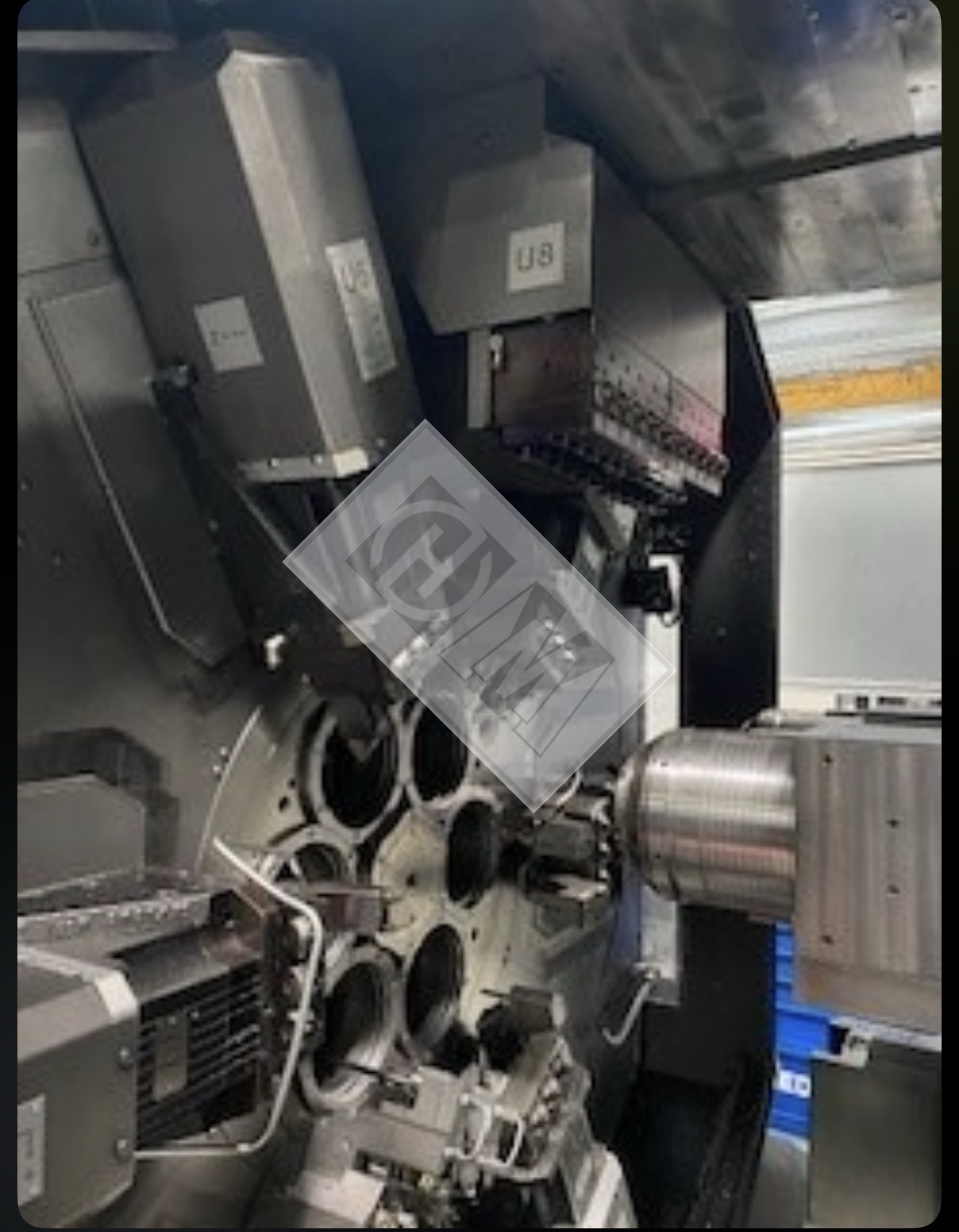

Rear Machining Slides

Speed (U7–U8): 3,900 / 8,000 / 13,800 rpm

Drive power (100% duty cycle): 0.9 kW

Torque (100% duty cycle): 5.8 / 2.9 / 1.7 Nm

Control & Clamping System

Control display: 15″ color display (×2)

Clamping system: Hainbuch TOPlus 40 Achsfix collet chuck

Machine Dimensions
Specification Value
Footprint approx. 21.9 m² *
Machine weight approx. 12,000 kg **

* Depending on configuration
** According to manufacturer’s data

Equipment & Accessories

Hinge belt chip conveyor with lift pump

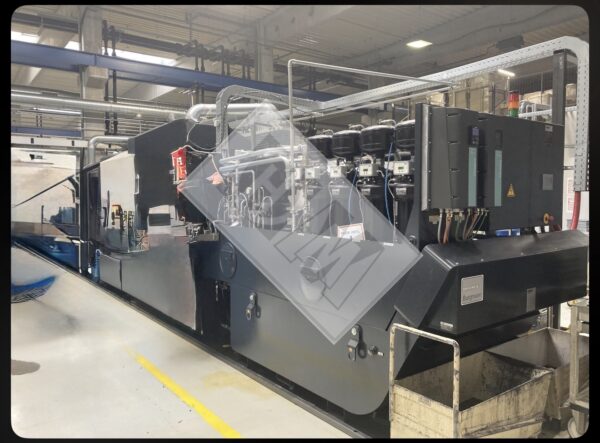

High-pressure system for oil (filters 50 µm / 25 µm, pumps 5 / 12 MPa)

Various tool holders

Yangın söndürme sistemi

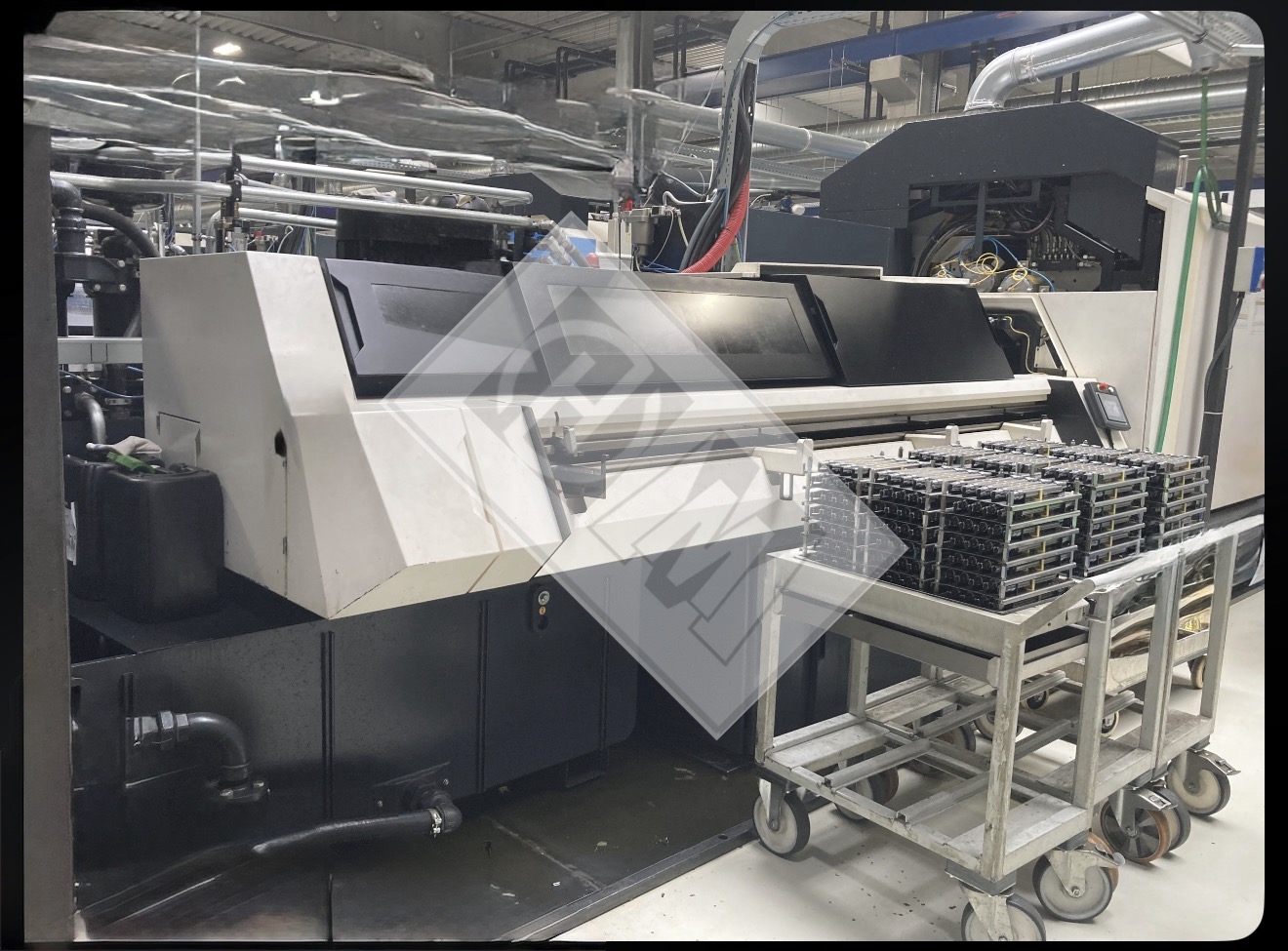

Bar loading magazine (flat loader type)

Workpiece loading system

Durum

The machine is in excellent mechanical and electrical condition and can be inspected under power by appointment.

All technical data are subject to change and possible errors. Prior sale reserved.
