d'occasion Gildemeister Speed 12-7_Linear Bj.`04_(IntNr231165)

Description

Emplacement : Allemagne, Baden-Württemberg Südwest

état : Occasion

fabricant : DMG

modèle : DMG

Année de construction : 2004

heures de fonctionnement : 153199

IntNr231165

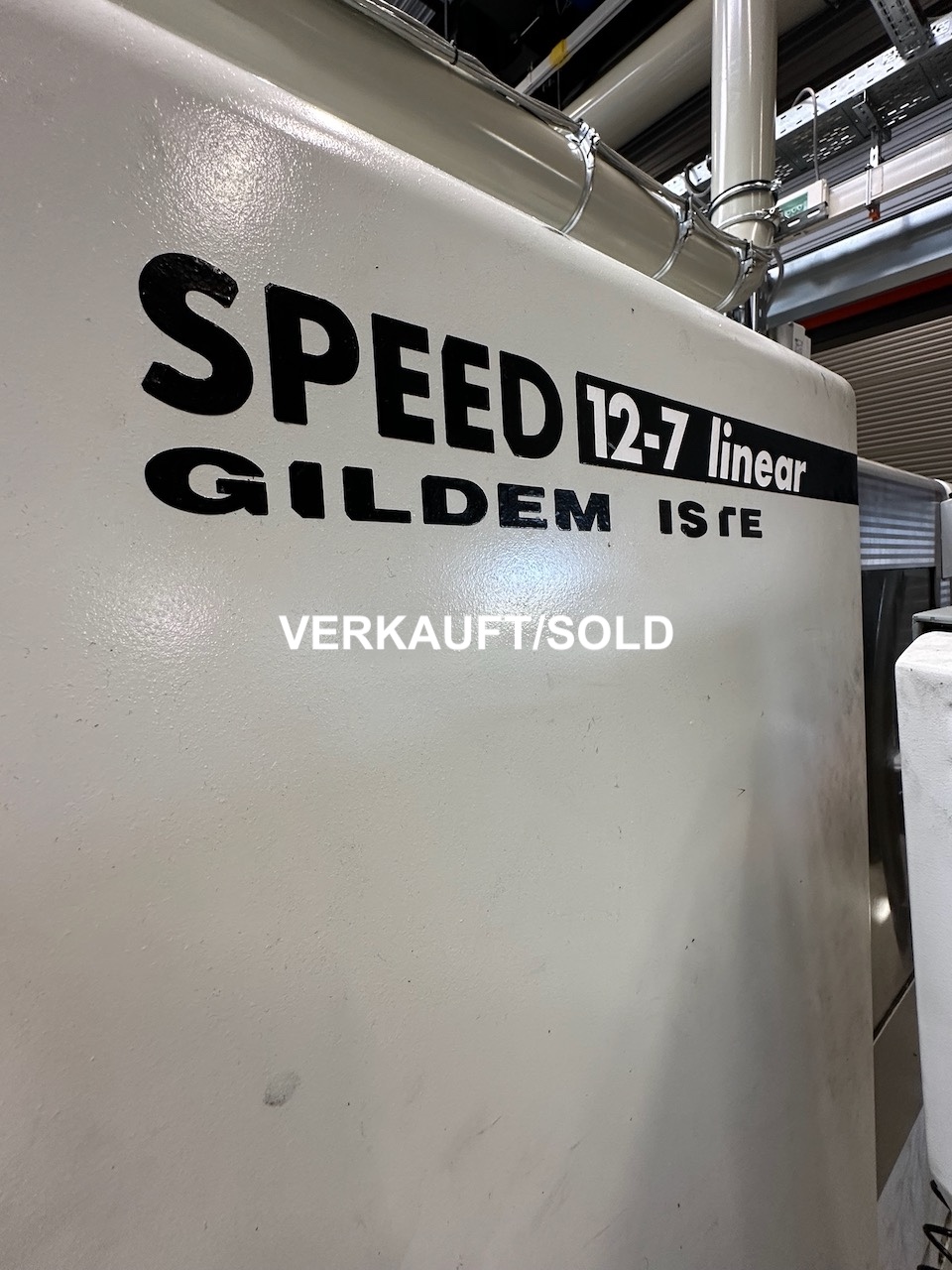

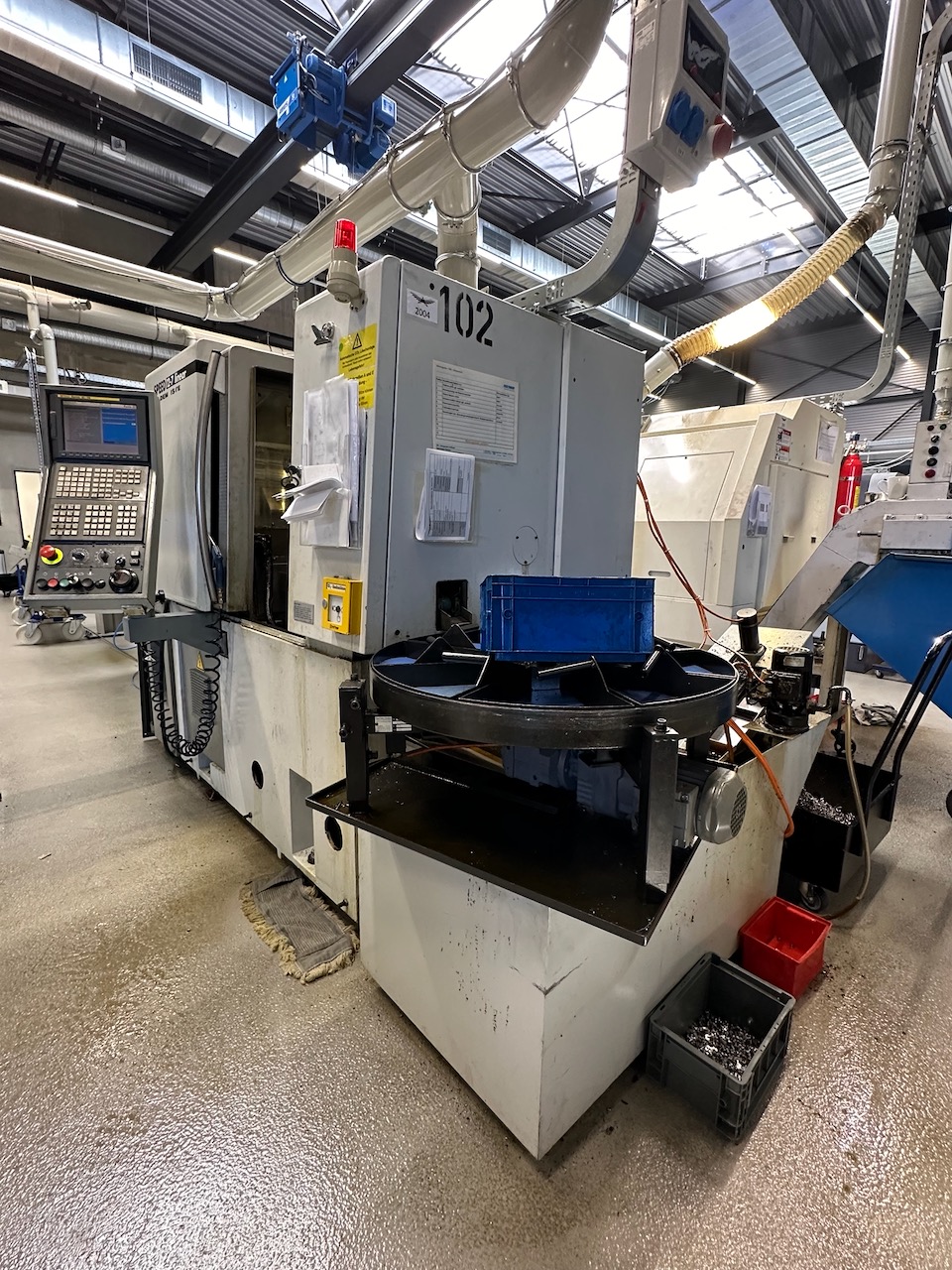

Tour CNC à poupée mobile SPEED 12-7 linéaire DMG Gildemeister
Année de construction : 2004
DMG (aujourd'hui DMG MORI) est un tour CNC de haute précision spécialement conçu pour l'usinage de petites pièces. Il appartient à la catégorie des tours à poupée mobile et offre une excellente dynamique et précision grâce à la technologie d'entraînement linéaire.
Numéro de machine :
Temps de mise en marche des machines : 153199 heures
Machines automatiques : 120054 std.
Numéro de tarif douanier / numéro de tarif des marchandises : 84581141
Fabricant : DMG Gildemaster
Pays producteur : Italie

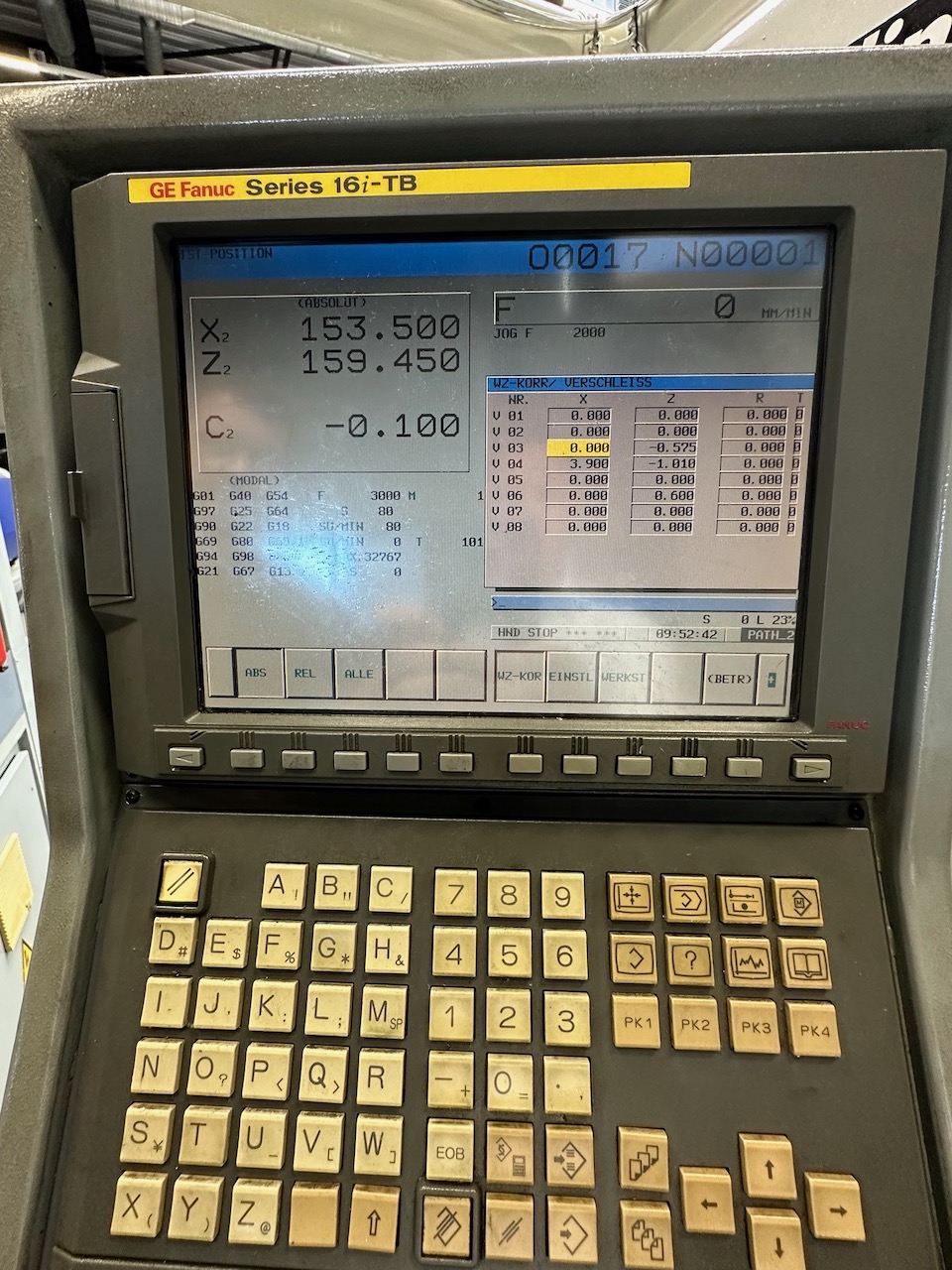

Commande CNC FANUC 16i-TB avec 7 axes
Déclaration de conformité CE
Données techniques
- Nombre d'axes : 7
- nombre de broches : 2
Axe X1 : mouvement transversal du chariot principal (broche principale).
Axe Z1 : mouvement longitudinal du chariot principal (broche principale).
Axe Y1 : mouvement vertical, souvent pour les usinages excentriques.
Axe C1 : Mouvement de rotation de la broche principale (indexation/contrôle de position).
Axe X2 : mouvement transversal de la contre-broche.
Axe Z2 : mouvement longitudinal de la contre-broche.
Axe C2 : mouvement de rotation de la contre-broche.
Course de déplacement :
Axe X1 : ±30 mm
Axe Z1 : 120 mm
Axe Y1 : 195 mm
Axe X2 : 30 mm
Axe Z2 : 180 mm

BROCHE PRINCIPALE
- Longueur max. Diamètre de la barre : 12 (15)[mm]
- Course : 120 [mm]
- Vitesse de rotation de la broche : 12000 [tpm]
- Puissance d'entraînement de la broche : 3.7 [kW]
- Couple de serrage : 6Nm

BROCHURE
- Longueur max. Diamètre de la barre : 12 (15) [mm]
- Vitesse de rotation de la broche : 12000 [tpm]
- Puissance d'entraînement de la broche : 3.7 [kW]
- Couple de serrage : 6Nm

Outils entraînés :
Puissance des entraînements d'outils : 1,1 kW
Vitesse max. Vitesse de rotation : 6.000 tr/min

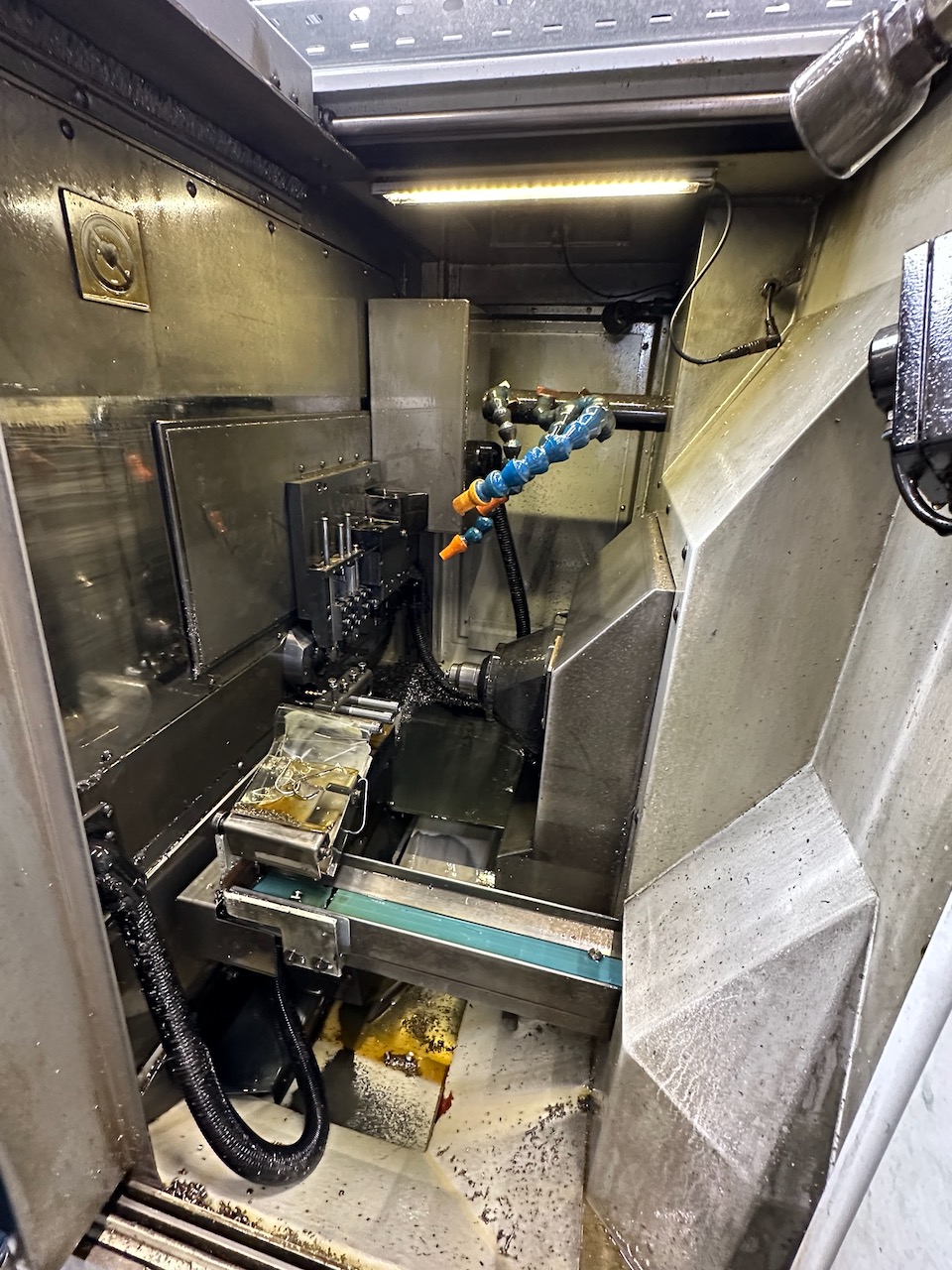

Outils :
Nombre d'outils : jusqu'à 20 (dont certains entraînés).
Outils entraînés : 4-6, pour les opérations de fraisage, de perçage et de taraudage.
Porte-outils : pinces de serrage ER ou systèmes similaires.
Traitement du verso sur la face arrière 4 stations

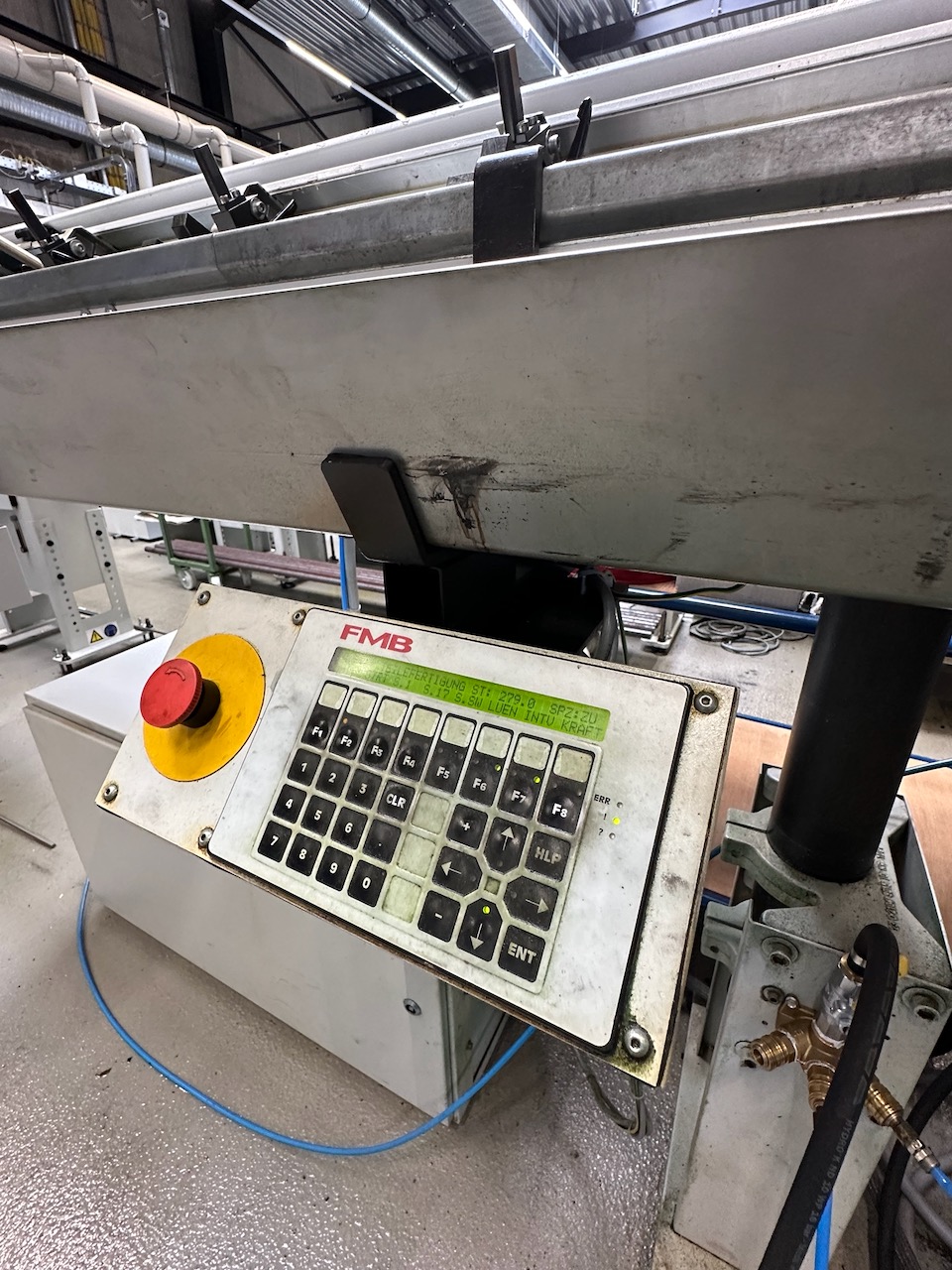

Ravitailleur de barres FMB minimag /3200 / A
Année de construction : 2003
Numéro de machine : 23-161 032
diamètre de la tige : 0,8 - 18 [mm]
longueur de la barre : 3200 [mm]
Temps de chargement : env. 22 sec (avec des barres de 3200 mm)

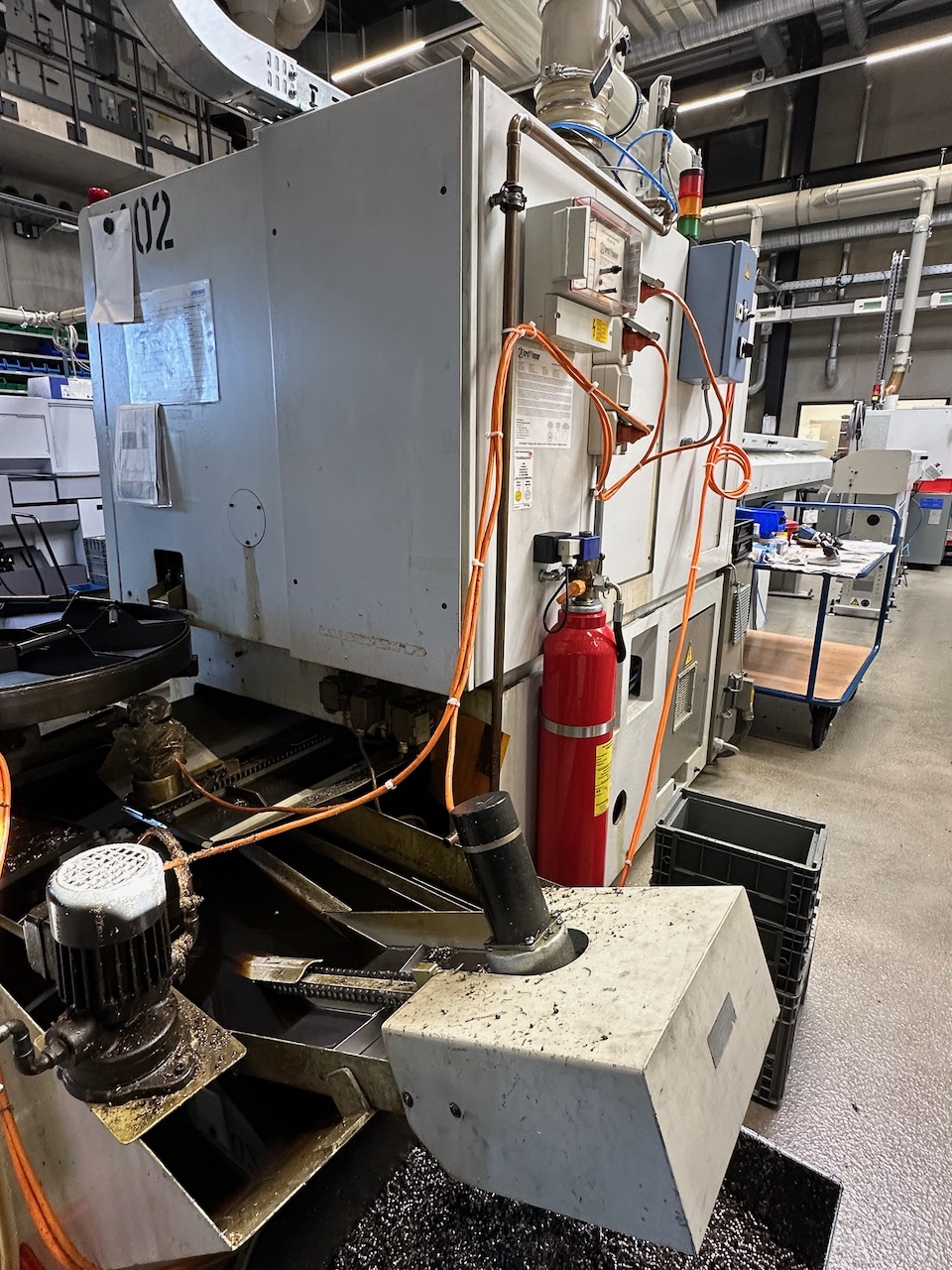

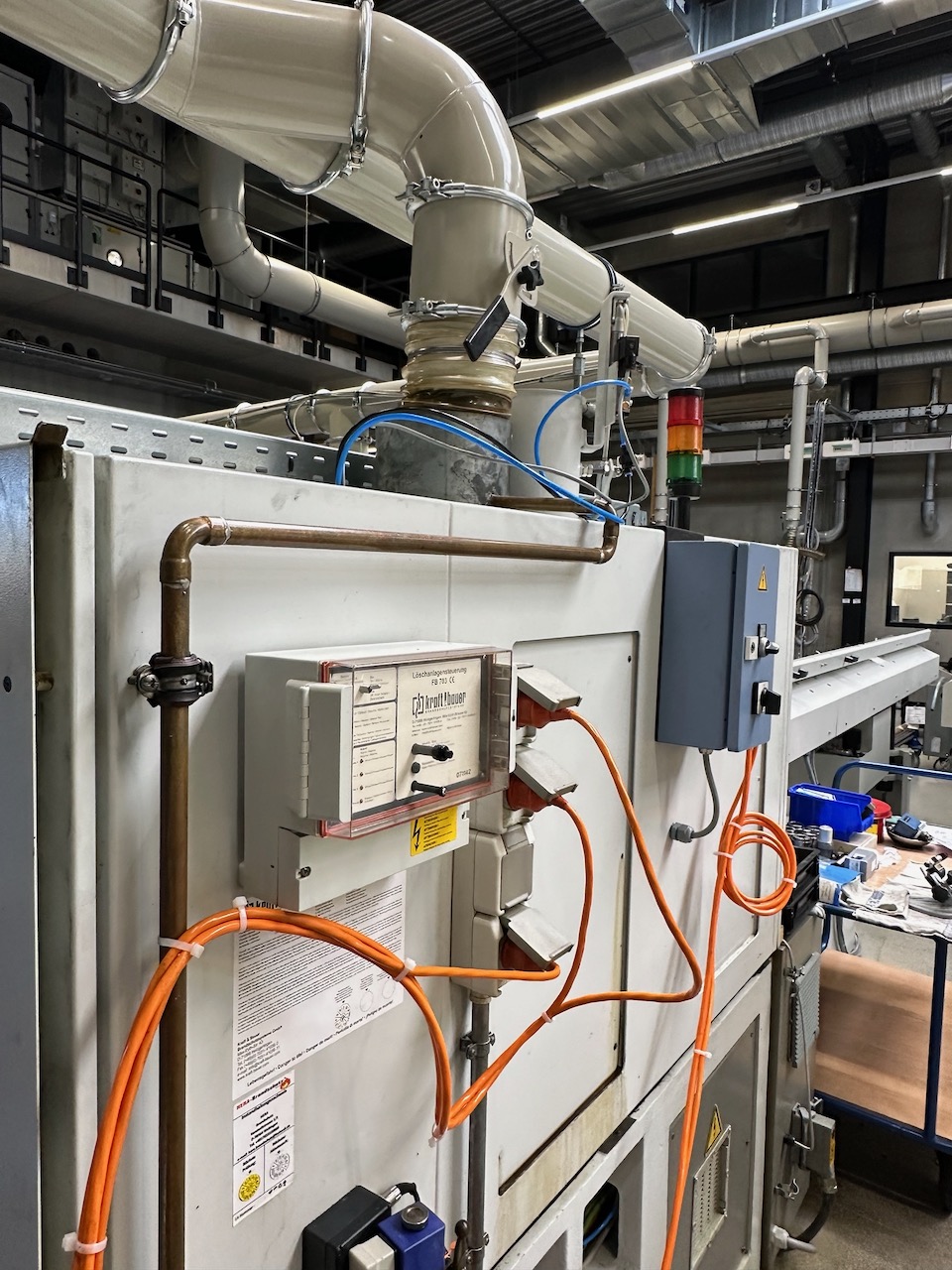

Petites installations d'extinction / installations d'extinction d'objets Kraft et Bauer
Manuel d'utilisation
Séparateur de pièces (Pour assurer la traçabilité par échantillonnage pour le contrôle qualité)
Installation de décochage des copeaux
Avantages des installations de décantation :
- Les temps d'arrêt dus aux copeaux sont minimisés
- convient parfaitement à tous les matériaux
- Le taux d'utilisation de la machine-outil augmente
- durée de vie plus longue des outils grâce à un plus grand volume de liquide de refroidissement
et température du liquide de refroidissement plus basse
- Les employés sont libérés des activités secondaires improductives

POIDS ET DIMENSIONS

Dimensions machine : env. 2043 x 1200 x 1750 [mm]
poids de la machine : env. 2200 [kg]

dimensions du magasin de chargement : env. 4400 x 500 x 1400 [mm]
Poids du magasin de chargement : env. 550 [kg]
La machine peut être visitée sur rendez-vous.
Sous réserve de modifications et d'erreurs dans les données techniques et les indications ainsi que de vente intermédiaire !

Lisse à tête coulissante CNC SPEED 12-7 linéaire DMG Gildemeister
Année 2004
DMG (maintenant DMG MORI) est un tour CNC de haute précision qui a été spécialement développé pour l'usinage de petites pièces. Il fait partie de la catégorie des lathes à tête coulissante et offre une dynamique et une précision excellentes grâce à la technologie d'entraînement linéaire.
Numéro de machine : 2001-0129
Cycle d'utilisation de la machine : 153199 hrs.
Machine automatique : 120054 h
Numéro de tarif douanier / numéro de tarif des produits de base : 84581141
Fabricant : DMG Gildemaster
Pays de fabrication : Italie
Commande CNC FANUC 16i-TB avec 7 axes
CE declaration of conformity
Données techniques
- Nombre d'axes : 7
- Nombre de broches : 2
Axe X1 : mouvement transversal de la glissière principale (broche principale).
Axe Z1 : mouvement longitudinal de la glissière principale (broche principale).
Axe Y1 : Mouvement vertical, souvent pour l'usinage eccentrique.
Axe C1 : Mouvement rotatif de la broche principale (contrôle d'indexation/de position).
Axe X2 : mouvement transversal de la contre-broche.
Axe Z2 : mouvement longitudinal de la contre-broche.
Axe C2 : mouvement rotatif de la contre-broche.
Voyages :
Axe X1 : ±30 mm
Axe Z1 : 120 mm
Axe Y1 : 195 mm
Axe X2 : 180 mm
Axe Z2 : 180 mm

MAIN SPINDLE
- max. Diamètre de la barre : 12 (15) [mm]
- Distance de voyage : 120 [mm]
- Vitesse de la broche : 12000 [rpm]
- Puissance d'entraînement de la broche : 3.7 [kW]
- Couple : 6Nm

CONTRE-BROCHE
- max. Diamètre de la barre : 12 (15) [mm]
- Vitesse de la broche : 12000 [rpm]
- Puissance d'entraînement de la broche : 3.7 [kW]
- Couple : 6Nm
Outils de pilotage :
Puissance des entraînements de l'outil : 1,1 kW
Vitesse max. Vitesse : 6,000 rpm

Outils :
Nombre d'outils : jusqu'à 20 (dont certains sont motorisés).
Outils entraînés : 4-6, pour les opérations de fraisage, de perçage et de taillage.
Porte-outils : ER collets ou systèmes similaires.
Usinage de la face arrière 4 stations

Magasin de chargement de barres FMB minimag /3200 / A
Année 2003
Numéro de machine : 23-161 032
diamètre de la barre : 0,8 - 18 [mm]
longueur de la barre : 3200 [mm]
Temps de chargement : env. 22 sec (avec des barres de 3200 mm)
Small extinguishing system / systèmes d'extinction d'objets Kraft and Bauer
Manuel d'utilisation
Séparateur de pièces (pour assurer la traçabilité grâce à un échantillonnage aléatoire pour le contrôle de la qualité)
Système de flushing de puces
Avantages des systèmes de flushing de puces :
- Les temps d'arrêt dus aux puces sont réduits au minimum
- Idéalement adapté à tous les matériaux
- Le degré d'utilisation de l'outil machine augmente
- Durée de vie de l'outil plus longue grâce à un volume de réfrigérant plus important
et une température de réfrigérant plus basse
- Les employés sont soulagés des activités annexes improductives

POIDS ET DIMENSIONS

Dimensions de la machine : env. 2043 x 1200 x 1800 [mm]
Poids de la machine : approx. 2200 [kg]

Dimensions du magasin de chargement : env. 4400 x 500 x 1400 [mm]
Poids du magasin de chargement : env. 550 [kg]
La machine peut être inspectée sur rendez-vous.
Sous réserve de modifications et d'erreurs dans les données et informations techniques ainsi que de vente préalable !
