branded Star SB-20R_G_Bj.2021_3_IntNr231024

Description

Location: Germany, Baden-Württemberg Southwest

Condition: Used

Manufacturer: STAR Micronics

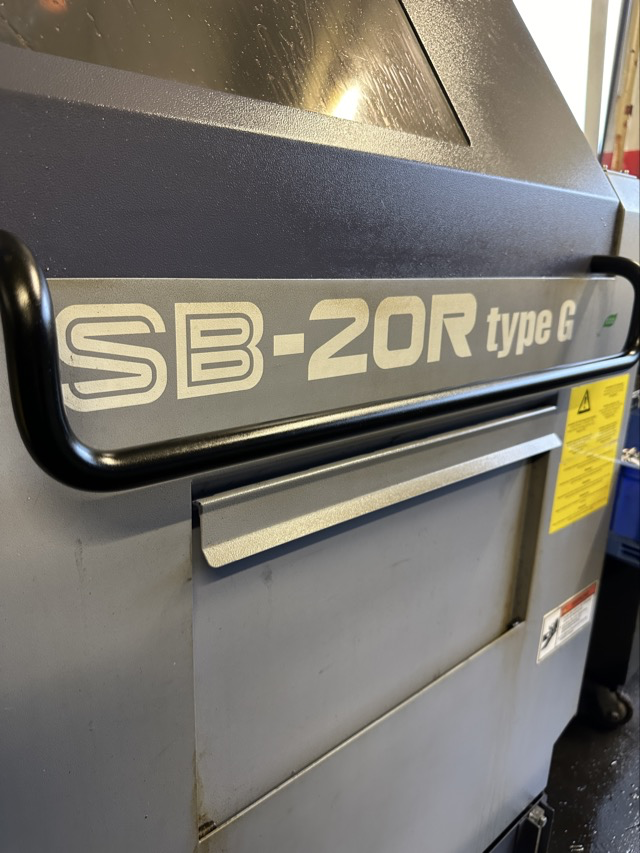

Model: SB-20R_G

Year of construction: 2021

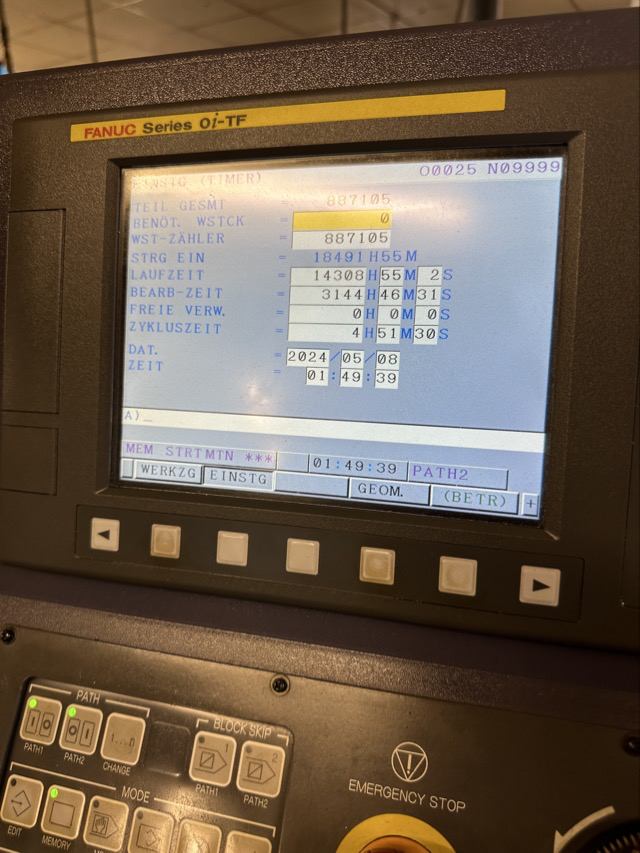

Operating hours: 18498

Gebr. Star SB20R _G
Bj. 2021/3
Betriebsstunden 18498
IntNr231024

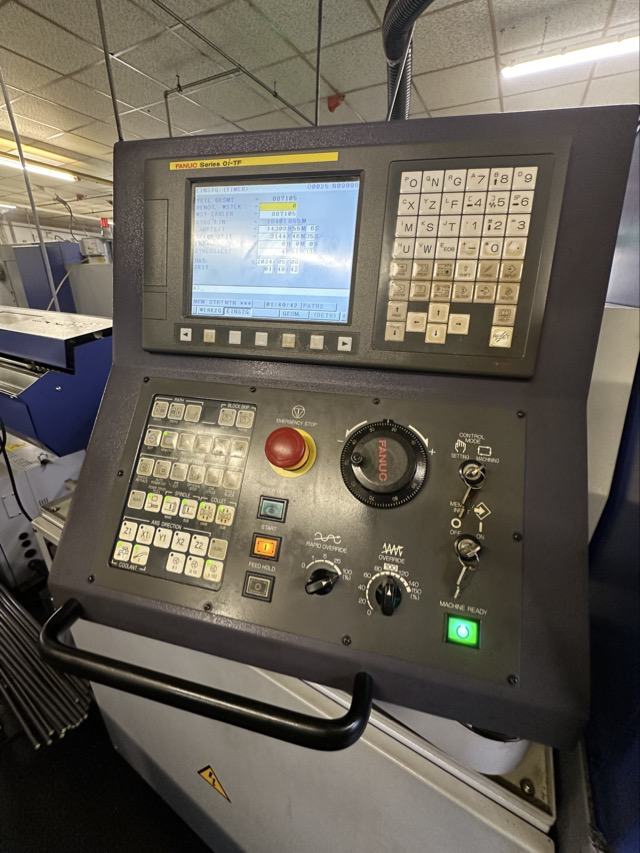

CNC-Steuerung FANUC 0i-TD mit 7 Achsen
C-Achse auf Hauptspindel und Gegenspindel
Vom Lang- zum Kurzdreher umrüstbar
Haupt- und Gegenspindelspannzangentyp E145
Synchron angetriebene Führungsbuchseneinheit
Führungsbuchsentyp T223

Standardausrüstung Werkzeughalter
Linear slide
6-fach Werkzeughalter Schaft 12x12mm
2 Querbohrapparate ER11
2 Querbohrapparate ER16 (331-50)
Bohreinrichtung für front-/ rückseitige Stirnseitenbearbeitung, mit 4 Bohrpinolen
2x ER16 einfach (301-24), 2x ER16 doppelt (421-22)
Bei Nichtverwendung der 4-fach Bohreinheit können 5 Querbohreinheiten verwendet werden
Antriebseinrichtung für Werkzeuge zur Hauptseitenbearbeitung
Counter spindle for back machining
Rückseitenbearbeitung mit 4 Bearbeitungsstationen ER16 (541-21)
Antriebseinrichtung für Werkzeuge zur Rückseitenbearbeitung auf 4 Stationen
Mechanical workpiece ejector
Teileauswurfkontrolle
Ausblaseinrichtung für Gegenspindel
Werkstückabnehmer

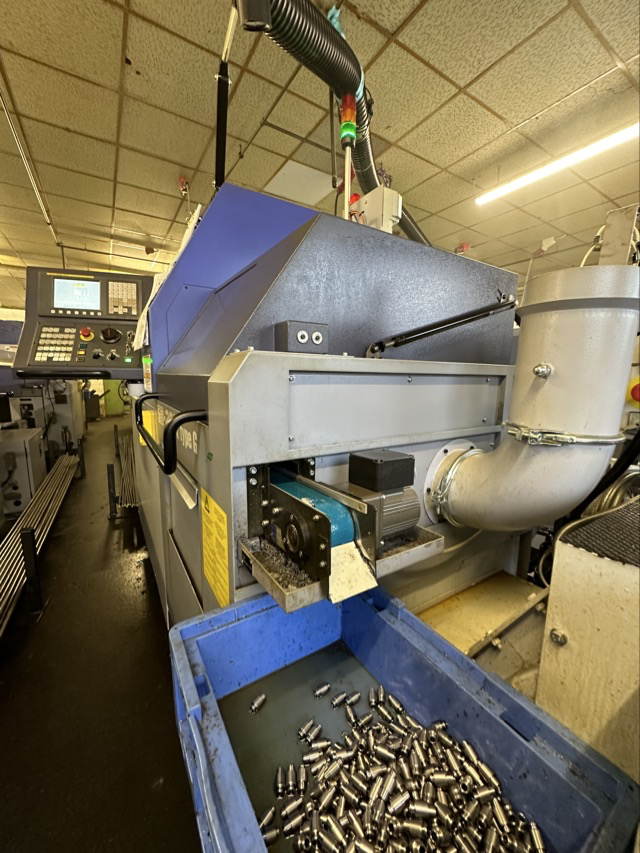

Workpiece conveyor for removing the workpieces
Separater Kühlmittelbehälter mit Niveau- und Durchflussüberwachung
Automatic centralised lubrication with level monitoring
Werkzeugkiste mit Spezialwerkzeug
PCMCIA card slot
Schnittstelle USB
Schnittstelle RJ-45-LAN
RS 232 C interface

Steuerungsfunktionen im Standardlieferumfang:
1 MB Programmspeicher
64 Werkzeugverschleißkorrekturen je Kanal
Werkstückzähler
Netzwerkanbindung
Bearbeitung im Hintergrund
Automatische Abschaltfunktion der Stromversorgung
Programmablauf über Handrad steuerbar
High Speed Skip Funktion zur Verwendung von Messtastern
Spindeldrehzahlüberwachung (G25 – G26)
Gewindestrehlen mit Variabler Steigung (G34)
Schneidenradienkompensation (G40 – G42)
Makro Programmierung (G65 – G67)
Mehrfachwiederholzyklen (G70 – G76)
Bohrzyklen (G80 – G89)
Konstante Schnittgeschwindigkeit für Hauptspindel und Gegenspindel (G96 – G97)
Zylindrische Interpolation (G107)
Polarkoordinaten Interpolation (G112 – G113)
Mehrkantdrehen (G250 – G251)
Starres Gewindebohren (M29)
Z1 – Z2 Synchronsteuerung (M40 – M41)
C1 – C2 Synchronsteuerung (M54 – M55)
Synchrone Rotations-/ Phasensteuerung der Haupt- und Gegenspindel (M82 – M83)
Signalleuchte LED dreifarbig (rot/gelb/grün)
Kühlmittelpumpe mit erhöhter Förderleistung (2,2 bar, ca. 50-
75 l/min)
Coolant used by the machine: Oil
HFT (High-Frequency-Turning) gehören Späneprobleme der Vergangenheit an
CE Declaration of Conformity
Operating and maintenance manual
Operating tools

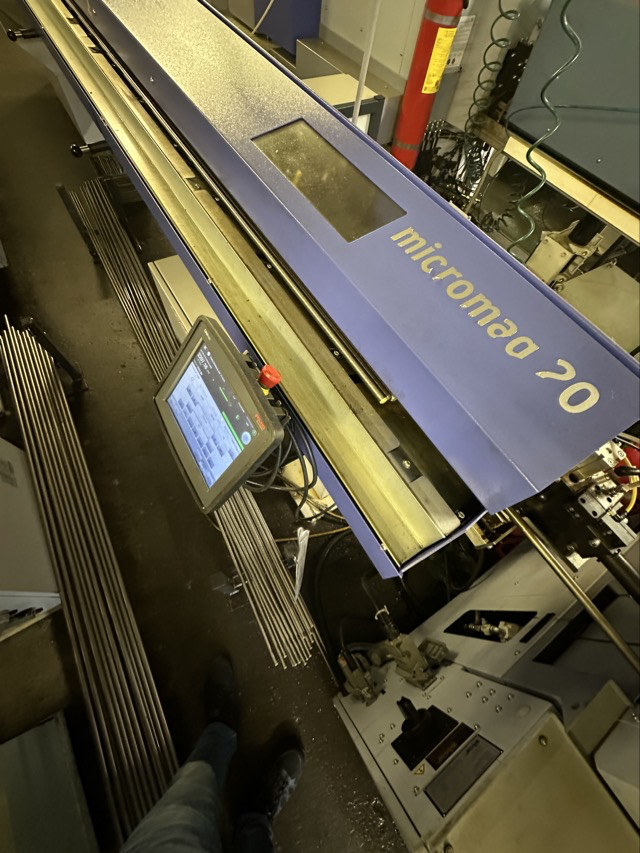

Lademagazin FMB micromag 20 / 3200 „A“ Automatisches
Stangenlademagazin zum Verarbeiten von
Stangendurchmesser 0,8 – 20mm, Anbauvariante „A“

Scharnierbandförderer MAYFRAN Typ MT 10, Farbe:

Kraft and Bauer small extinguishing system and CO2 extinguishing agent container
(6 kg)

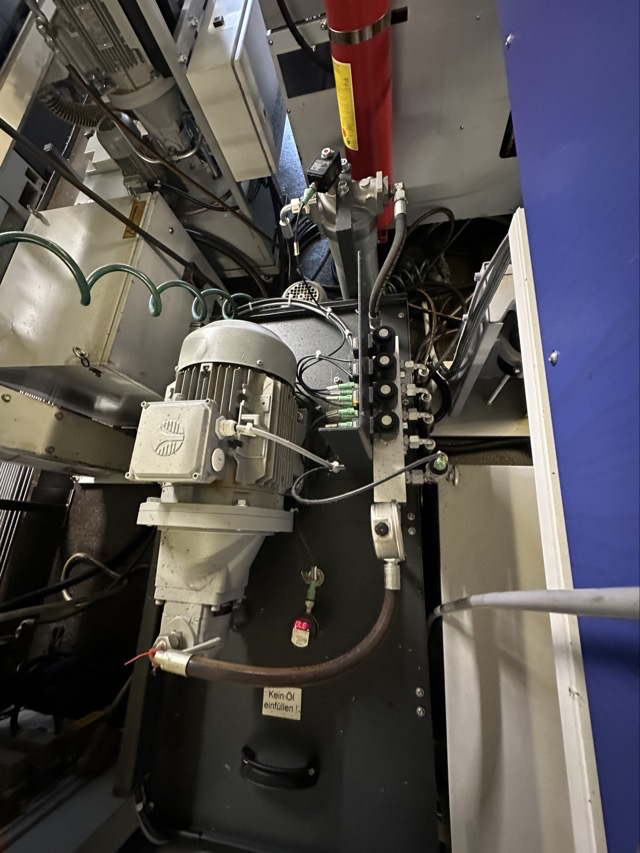

Hochdruckanlage SFB-200eco 100 bar bei 20 l/min. 200 Liter
Tank, 40 µm Wechselfilter aus Drahtgeflecht, Medium:
Schneidöl, 4-fach Ventilumschaltung, Vollverkleidung, Anbau
unter Lademagazin

Abmessungen Maschine: ca. 2070 x 1177 x 1760 [mm]
Gewicht Maschine: ca. 1800 [kg]

Abmessungen Lademagazin: ca. 5015 x 720 x 1700 [mm]
Gewicht Lademagazin: ca. 600 [kg]

Peripheral HD system dimensions: approx. 1500 x 500 x1000 [mm]
Weight peripheral HD system: approx. 250 [kg]

Peripherals & accessories dimensions: approx. 1900 x 700 x 800 [mm]
Weight of peripherals & accessories: approx. 200 [kg]

The machine can be inspected by appointment.
Changes and errors in the technical data and information as well as prior sale reserved!
